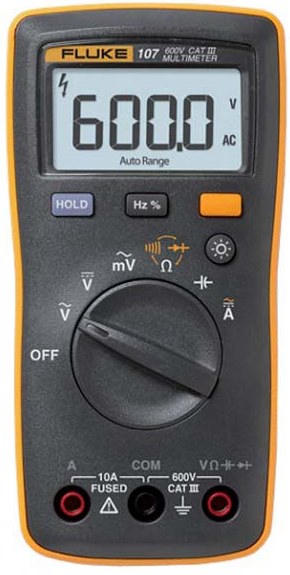

Мультиметр / вольтметр Fluke 107
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 107
Цифровой мультиметр Fluke 107 подстраивается под ваш стиль работы! Благодаря специальной форме он удобно помещается в ладони, поэтому вы с легкостью сможете использовать его в любых условиях работы.
- Напряжение, сопротивление, неразрывностьцелостность, емкость
- Входная клемма для измерений переменного и постоянного тока силой до 10 А
- Подсветка дисплея
- Удержание показаний
- Проверка диодов, плюс измерения частоты и рабочего циклакоэффициента заполнения
Указанная пПогрешность указана сроком надействительна в течение 1 года после калибровки, при рабочей температуре от 18 C до 28 C и относительной влажности от 0 % до 75 %. Характеристики погрешности определяются по формуле: ±([% Показаний] + [Цифра самого младшего разряда])
Технические характеристики
| Переменное напряжение |
Разрешение |
Погрешность |
| (40–500 Гц)1 |
0,001 В |
1,0% + 3 |
| |
0,01 В |
| |
0,1 В |
| Постоянное напряжение в вольтах |
0,001 В |
0,5 % + 3 |
| 0,01 В |
| 0,1 В |
| Напряжение переменного тока (милливольты) |
0,1 мВ |
3,0 % + 3 |
| Проверка диодов2 |
0,001 В |
10% |
| Сопротивление |
0,1 Ом |
0,5 % + 3 |
| (Ом) |
0,001 кОм |
0,5 % + 2 |
| |
0,01 кОм |
0,5 % + 2 |
| |
0,1 кОм |
0,5 % + 2 |
| |
0,001 МОм |
0,5 % + 2 |
| |
0,01 МОм |
1,5% + 3 |
| Емкость3 |
0,01 нФ |
2 % + 5 |
| 0,1 нФ |
2 % + 5 |
| 0,001 мкФ |
5 % + 5 |
| 0,01 мкФ |
5 % + 5 |
| 0,1 мкФ |
5 % + 5 |
| 1 мкФ |
5 % + 5 |
| Частота 4 |
0,01 Гц |
0,1 % + 3 |
| Гц |
0,1 Гц |
| (10–100 кГц) |
0,001 кГц |
| |
0,01 кГц |
| |
0,1 кГц |
| Рабочий цикл4 |
0.10% |
Обычно 1 %5 |
| Переменный ток |
0,001 А |
1,5 % + 3 |
| (40–200 Гц) |
0,01 A |
| Постоянный ток |
0,001 А |
1,5 % + 3 |
| 0,01 A |
| 1. Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены. |
| 2. Обычно напряжение тестирования на обрыв цепи составляет 2,0 В, а ток короткого замыкания составляет <0,6 мА. |
| 3. Указанная погрешность не включает емкость измерительных проводников и пола (может быть до 1,5 нФ в диапазоне 50 нФ). |
| 4. Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены. |
| 5. "Обычно" означает, что частота равна 50 Гц или 60 Гц, а рабочий цикл находится в диапазоне между 10 % и 90 % |
| Функция |
Защита от перегрузки |
Коэффициент подавления синфазных помех |
Коэффициент подавления помех нормального вида |
| Переменное напряжение |
600 В1 |
>60 дБ при постоянном токе, |
− |
| 50 Гц или 60 Гц |
| Напряжение переменного тока (милливольты) |
600 мВ |
> 80 дБ при 50 Гц или 60 Гц |
− |
| Постоянное напряжение в вольтах |
600 В1 |
>100 дБ при постоянном токе, |
> 60 дБ при 50 Гц или 60 Гц |
| 50 Гц или 60 Гц |
| 1. 6 x 105 В, макс. частота |
| 2. Для мВ (переменный ток) полное входное сопротивление равно приблизительно 1 MОм. |
| Общие характеристики |
| Максимальное напряжение между любой клеммой и потенциалом земли |
600 В |
| ЖК-дисплей |
6000 отсчетов, скорость обновления – 3/с |
| Тип элемента питания |
2 AAA, NEDA 24 А, IEC LR03 |
| Ресурс батареи |
Минимум 200 часов |
| Температура |
| Условия эксплуатацииРабочая |
от 0 °C до 40 °C |
| Хранения: |
от -30 °C до +60 °C |
| Относительная влажность |
| Рабочая влажность |
Без конденсации, если <10°C |
| ≤90 % при 10–30 °C; ≤75 % при 30–40 °C |
| Рабочая влажность, в диапазоне 40 МОм |
≤80 % при 10–30 °C; ≤70 % при 30–40 °C |
| Высота над уровнем моря |
| Условия эксплуатацииРабочая |
2000 м |
| Хранения: |
12000 м |
| Температурный коэффициент |
0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C) |
| Защита предохранителей для токовых входов |
Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke |
| Размеры (Д х Ш х В) |
142 мм x 69 мм x 28 мм |
| Вес |
200 г |
| Степень защиты |
IEC 60529: IP 40 |
| Безопасность |
IEC 61010-1: 600 В CAT III, степень загрязнения 2 |
| Поле электромагнитного излучения |
IEC 61326-1: Портативный |
| Электромагнитная совместимость |
Относится к использованию только в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1 |
| 1 Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого. |
Комплект поставки Fluke 107
| 1. |
Цифровой мультиметр |
| 2. |
Измерительные провода |
| 3. |
2 батареи AAA (установлены) |
| 4. |
Руководство пользователя |
|
