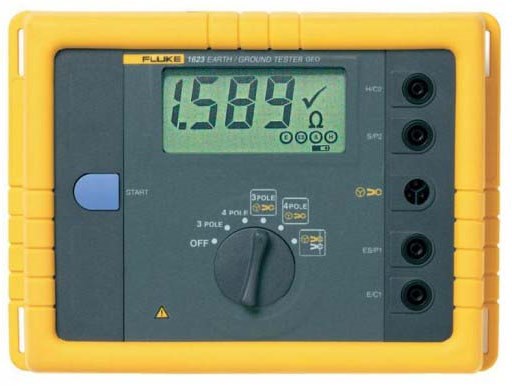

Модель Fluke 1623 представляет собой тестер для проверки заземления, который может выполнять все четыре типа измерения сопротивления заземления. В частности, тестер Fluke 1623 позволяет измерять сопротивление контура заземления с использованием только токовых клещей – так называемый "безэлектродный" метод. При этом методе не требуется использовать заземляющие стержни или отсоединять заземляющие электроды.
| RA Трехполюсное измерение сопротивления заземления (IEC 1557-5) |
| Измерение напряжения |
Vm = 48 В переменного тока |
| Ток короткого замыкания |
> 50 мА |
| Измерение частоты |
128 Гц |
| Разрешение |
0,001 Ом до 10 Ом |
| Диапазон измерения |
0,001 Ом до 19,99 кОм |
| Исходная погрешность |
± (2 % показаний + 3 единицы |
| Операционная ошибка |
± (5 % показаний + 3 единицы) |
| RA Четырехполюсное измерение сопротивления заземления (IEC 1557-5) |
| Измерение напряжения |
Vm = 48 В переменного тока |
| Ток короткого замыкания |
> 50 мА |
| Измерение частоты |
128 Гц |
| Разрешение |
0,001 Ом до 10 Ом |
| Диапазон измерения |
0,001 Ом до 19,99 кОм |
| Исходная погрешность |
± (2 % показаний + 3 единицы) |
| Операционная ошибка |
± (5 % показаний + 3 единицы) |
| RA Трехполюсное измерение сопротивления заземления с использованием токовых клещей |
| Измерение напряжения |
Vm = 48 В переменного тока |
| Ток короткого замыкания |
> 50 мА |
| Измерение частоты |
128 Гц |
| Разрешение |
0,001 Ом до 10 Ом |
| Диапазон измерения |
0,001 Ом до 19,99 кОм |
| Исходная погрешность |
± (7 % показаний + 3 единицы) |
| Операционная ошибка |
± (10 % показаний + 5 единиц) |
| RA Четырехполюсное выборочное измерение сопротивления заземления с использованием токовых клещей |
| Измерение напряжения |
Vm = 48 В переменного тока |
| Ток короткого замыкания |
> 50 мА |
| Измерение частоты |
128 Гц |
| Разрешение |
0,001 Ом до 10 Ом |
| Диапазон измерения |
0,001 Ом до 19,99 кОм |
| Исходная погрешность |
± (7 % показаний + 3 единицы) |
| Операционная ошибка |
± (10 % показаний + 5 единиц) |
| Безэлектродное измерение контура заземления |
| Измерение напряжения |
Vm = 48 В переменного тока |
| Измерение частоты |
128 Гц (125 Гц по заявке) |
| Разрешение |
0,001 Ом до 0,1 Ом |
| Диапазон измерения |
0,001 Ом до 199,9 кОм |
| Исходная погрешность |
± (7 % показаний + 3 единицы) |
| Операционная ошибка |
± (10 % показаний + 5 единиц) |
| Требования к окружающей среде |
| Рабочая температура |
от -10°C до +50°C |
| Рабочая температура |
от 0°C до +35°C |
| Допустимая температура |
от -18°C до +28°C |
| Температура хранения |
от -20°C до +60°C |
| Климатический класс |
C1 (IEC 654-1), от -5°C до + 45°C, 5 % - 95 % RH |
| Степень защиты |
IP56 для корпуса, IP40 для крышки аккумуляторного отсека согласно EN 60529 |
| Электрический стандарт безопасности |
| Уровень безопасности |
CAT II, 300В |
| Механические и общие характеристики |
| Дисплей |
1999-цифровой ЖК-дисплей со специальными символами, высота цифр 25 мм, флюоресцентная фоновая подсветка |
| Размер |
133 мм x 187 мм x 250 мм |
| Вес |
1,1 кг (включая батареи) |
| Гарантия |
Два года |
| Время работы батареи |
Стандартно > 3000 измерений |
