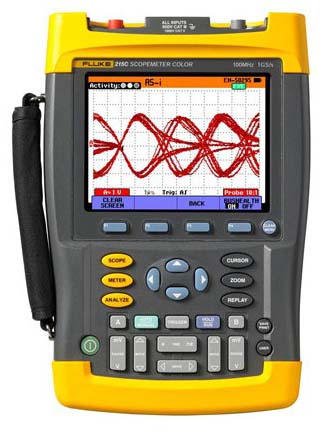

Осциллограф Fluke 225C

	Для увеличения нажмите на картинку

Описание

Данная модель оснащена полным функционалом стандартного компактного осциллографа, имеет частоту 200 МГц, а также расширенные возможности проведения измерений для разнообразных промышленных шин. Прибор Fluke 225C в автоматическом режиме проводит анализ электросигналов, проходящих по оборудованию и выполняет сравнение этих данных со стандартными показателями, приведенными в отраслевых стандартах. Помимо этого, чтобы оценить визуально качество сигнала, пользователь может воспользоваться режимом передачи глазковой диаграммы.

Основываясь на существующих отраслевых показателях либо контрольных значениях, предустановленных пользователем, параметры данных автоматически относятся к классификациям: «За пределами нормы», «В пределах нормы», «На границе нормы». Полученные характеристики отображаются в устройстве Fluke 225C вместе с определенными замерами, а также статистическими максимальными и минимальными данными, которые снимались в течение длительного периода. Кроме этого, для облегчения использования прибора, на дисплее появляется информация о применяемых контрольных значениях. Тестируемые показатели состоят из данных об амплитуде сигнала, времени нарастания и затухания, напряжении смещения, уровне шумов и искажения, дрожании фазы в зависимости от норм действующих стандартов отрасли.

Устройство Fluke 225C востребовано в среде технических специалистов, тестирующих промышленные шины передачи информации и сетями, электрооборудованием общего назначения. Прибор помогает узнать о целостности электрической цепи, удобно и оперативно протестировать оснащение, проведя проверку в реальном времени.

Модель является усовершенствованной версией мультиметров-осциллографов типа 190С. Прибор Fluke 225C имеет все функции предшественников, цветной дисплей и дополнен опцией проверки шин в условиях производства.

Технические данные

Полоса пропускания: 225C: 200 МГц
Частота замеров: 225C: 2,5 Гвыб/с
Проверка состояния шин в промышленных системах (Bus Health Test): Проверка электрических параметров промышленных шин с помощью автоматических измерений и функций анализа. Кроме этого, предусматривается режим Eyepattern (Глазковая диаграмма), предназначенный для визуального наблюдения за качеством сигнала.

Классификация параметров: Настройки по умолчанию:
• В пределах заданных параметров = "В пределах нормы", зеленая отметка
• В пределах допустимых отклонений от заданных параметров = "На границе нормы", оранжевая отметка
• За пределами заданных параметров = "За пределами нормы", красная отметка.
По умолчанию, пределы заданных параметров соответствуют отраслевым стандартам для определенного типа шины, либо могут выставляться пользователем. Допустимые отклонения (в процентах), принимаемые во внимание при оценке "На границе нормы", могут изменяться по усмотрению пользователя.

Поддерживаемые системы шин: • AS-i (EN50295, 166 кбит/с);
• CAN-bus (ISO-11898, до 1 Мбит/с);
• Modbus 232 (EIA-232 до 115 кбит/с);
• Modbus 485 (EIA-485 до 10 Мбит/с);
• Foundation Fieldbus H1 (61158 тип 1, 31,25 кбит/с);
• Profibus DP (EIA-485 до 12 Мбит/с);
• Profibus PA (61158 тип 1, 31,25 кбит/с);
• Ethernet 10Base2 (коаксиальный, 10 Мбит/с);
• Ethernet 10BaseT (UTP, 10 Мбит/с);
• Ethernet 100BaseT (100 Мбит/с);
• RS-232 (EIA-232, до 115 кбит/с);
• RS-485 (EIA-485, до 10 Мбит/с).

Режимы: • Функции анализа параметров формы сигнала с автоматическим выводом показаний и оценки "В пределах нормы", "На границе нормы", "За пределами нормы"), установка пределов заданных параметров основаны на отраслевых стандартах или могут задаваться по усмотрению пользователя.
• Режим Eyepattern (Глазковая диаграмма).

Измеряемые параметры (в случае пригодности): • уровень напряжения смещения,
• амплитуда сигнала,
• ширина импульса или скорость передачи в бодах,
• время нарастания импульсов,
• время спада импульсов,
• "дрожание" фазы,
• искажение сигнала,
• высокочастотные помехи,
• низкочастотные помехи,
• помехи в пределах полосы пропускания.

Режим Eyepattern (Глазковая диаграмма): Отображение формы сигнала шины на экране, с установкой времени послесвечения по усмотрению пользователя. Настройки временной развертки, ослабления сигнала и послесвечения можно изменять по усмотрению пользователя.

Режимы послесвечения: выкл – короткий – средний – длинный – бесконечный
