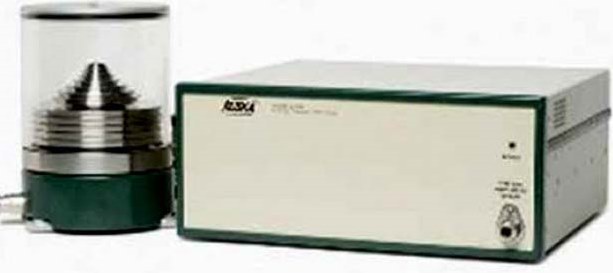

Модель 2465 эталона с газовым поршнем применяется в национальных лабораториях стандартов, коммерческих и государственных организациях уже более 40 лет.
С момента выпуска устройство претерпело изменения, направление на улучшение его эксплуатационных характеристик и сокращение нагрузки на оператора. Теперь компания Fluke Calibration предлагает новый этап в развитии модели 2465. С новым автоматическим поплавковым регулятором участие оператора сводится только к приложению весовой нагрузки, в то время как уровень эффективности эталона с газовым поршнем остался максимальным: 0,0010 % показаний для давления до 700 кПа, 0,0027 % показаний для давления до 7 МПа. Испытанные временем материалы, ручная сборка и сравнение с материалами национальных лабораторий стандартов на высочайших уровнях в сочетании с новой технологией делают эталон с газовым поршнем модели 2465 лучшим эталоном для контроля газового давления в мире.
| Диапазон давления |
Режим эталона: от 1,4 кПа до 7 МПа избыточного давления |
| Режим абсолютного давления: от 1,4 кПа до 7 МПа абсолютного давления |
| Режим вакуума: от -100 до 0 кПа избыточного давления (Давление в вакууме зависит от местного атмосферного давления) |
| Электропитание |
от 115 до 230 В перем. тока, от 50 до 60 Гц, 15 Вт |
| Температура |
Эксплуатация: от 15 до 28 °C |
| Хранение: от -20 до 70 °C |
| Влажность |
Эксплуатация: относительная влажность от 20 до 75 %, хранение: от 0 до 90 % |
| Рабочая среда под давлением |
Азот высокой степени чистоты или сухой чистый воздух с содержанием углекислого газа менее 0,5 миллионной доли и воды менее 5 миллионных долей, температура конденсации не более -50 °C, размер частиц менее 50 микрон. Можно использовать газ более низкого качества, но периодичность очистки поршня и цилинда при этом увеличится. |
| Эксплуатационные качества |
| Точность (неопределенность типа А) |
Меньше чем 3 миллионные доли |
| Значения указаны для уровня достоверности 95 % (2σ) |
| Долговременная стабильность |
Менее 1,5 миллионной доли за два года |
| Значения указаны для уровня достоверности 95 % (2σ) |
| Разрешение |
1 миллионная доля или 1 мг |
| Сборки поршень/цилиндр |
| Низкий диапазон |
Номинальная площадь: 3,4 см² |
| Диапазон давления: от 1,4 до 170 кПа |
| Минимальной давление автоматического поплавка: 7 МПа |
| Суммарная погрешность: 0,001 % показаний или 0,07 Па (пороговое давление – 7 кПа) |
| Материалы: поршень изготовлен из нержавеющей стали 440C, цилиндр – из цементированного карбида вольфрама |
| Температурный коэффициент: 1,5E-05/ °C |
| Нижне-средний диапазон |
Номинальная площадь: 0,84 см² |
| Диапазон давления: от 11,7 до 700 кПа |
| Минимальной давление автоматического поплавка: 35 кПа |
| Суммарная погрешность: 0,001 % показаний или 0,28 Па (пороговое давление – 28 кПа) |
| Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама |
| Температурный коэффициент: 9,1E-06/ °C |
| Верхне-средний диапазон |
Номинальная площадь: 0,168 см² |
| Диапазон давления: от 14 кПа до 3,5 Мпа |
| Минимальной давление автоматического поплавка: 140 кПа |
| Суммарная погрешность: 0,0026 % показаний или 2,8 Па (пороговое давление – 110 кПа) |
| Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама |
| Температурный коэффициент: 9,1E-06/ °C |
| Верхний диапазон |
Номинальная площадь: 0,084 см² |
| Диапазон давления: от 14 кПа до 7 МПа |
| Минимальной давление автоматического поплавка: 240 кПа |
| Суммарная погрешность: 0,0026 % показаний или 2,8 Па (пороговое давление – 110 кПа) |
| Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама |
| Температурный коэффициент: 9,1E-06/ °C |
| Набор утяжелителей |
| Полная масса |
6 кг |
| Максимальная опорная масса: |
1 кг |
| Система автоматического поплавкового регулирования |
| Автоматический поплавковый регулятор |
Самозапирающийся регулятор автоматически генерирует давление и поддерживает положение поршня на нужном уровне давления. |
| |
| В комплект входит программное обеспечение WinPrompt. |
| Диапазон автоматического регулирования поплавка |
Поршень и цилиндр низкого диапазона: от 7 до 170 кПа |
| Поршень и цилиндр нижне-среднего диапазона: от 35 до 700 кПа |
| Поршень и цилиндр верхне-среднего диапазона: от 140 кПа до 3,5 МПа |
| Поршень и цилиндр верхнего диапазона: от 240 кПа до 7 МПа |
| Положение поплавка |
Индуктивный датчик |
| Детализация положения поплавка: 0,002 см Детализация скорости снижения: 0.001 см/мин |
| Температура поршня |
Платиновый резистивный термометр 100 Ом; |
| Тоность: ±0,1 °C |
| Разрешение: 0,01 °C |
| Монитор лабораторных условий (LEM) |
Типы датчиков |
| Температура: тонкопленочная платина 1000 Ом RTD |
| Влажность: емкостный датчик влажности IC |
| Барометрическое давление: пьезорезистивный монолитный кремниевый датчик давления |
| |
| Точность |
| Температура: ± 2 °C |
| Влажность: ± 15 % |
| Давление: ± 5 мм рт.ст. |
| Вакуумный модуль |
Термоэлектрический датчик |
| Точность: 10 % показаний или 10 мТорр (в зависимости от того, какое значение больше) |
| Разрешение: 1 мТорр |
| Барометрический датчик стандарта |
Точность: менее ± 14 кПа в год |
| Точность в режиме низкого избыточного давления: ± 14 кПа |
| Разрешение: 1 кПа |
| Компьютерный интерфейс |
| Требования |
Процессор уровня Pentium, интерфейс RS-232C, монитор, мышь или другое указывающее устройство, клавиатура, 2 Мб свободного места на диске, операционная система Windows 95 или более новой версии |
