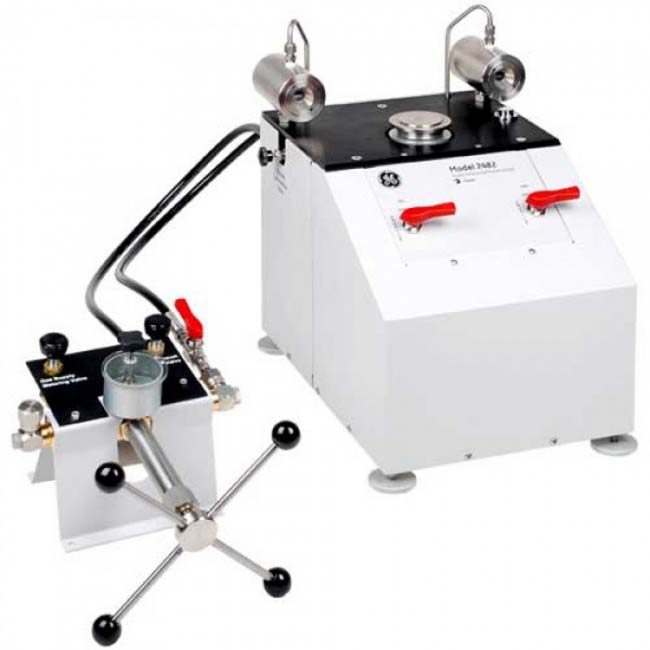

Поршневой манометр FPG8601 на базе рычажного весового динамометра Fluke 2482
| Для увеличения
нажмите на картинку |
 |
Модель 2482 соответствует высочайшему стандарту точности для измерения давления и обеспечивает непревзойденные характеристики в процессе измерений перепада давления при высоких уровнях статического давления. В модели 2482, предназначенной для калибровки практически любых датчиков перепада давления, сочетаются исключительная точность, скорость и простота использования. Этот первичный эталон с трехосным поршнем обеспечивает калибровку как по пневматическому, так и по гидравлическому давлению вплоть до 210 МПа (2100 бар) при линейном давлении до 20 МПа (200 бар).
Прецизионный динамометрический элемент поддерживает дифференциальный поршень и позволяет быстро и точно обнулять эталон при повышенном рабочем давлении. До настоящего времени эта процедура занимала много времени и требовала участия специалистов. Модель 2482, в комплект которой входит программное обеспечение на базе Windows для управления датчиком поршня и реализации любых корректировок и расчетов, станет идеальным эталоном для калибровки преобразователей, используемых для решения таких задач, как измерение коэффициента полезного действия турбины и измерений при откачке продукта потребителям.
- Эталон дифференциального давления
- Общая погрешность – 40 миллионных долей от показания + 9 Па
- Диапазон статического давления в магистрали – до 20 МПа
- Дифференциальное давление – до 210 кПа
- Гидравлический и пневматический привод
- Программное обеспечение для управления и обслуживания данных
- Высокая скорость и простота эксплуатации
Общие характеристики
| Диапазон перепада давления |
от 0 до 210 кПа |
| Требования к электропитанию |
12 В пост. тока, макс. 5 А |
| от 120 до 240 В перем. тока, от 50 до 60 Гц (универсальный блок питания в комплекте) |
| Температура |
Эксплуатация: от 18 до 28 °C |
| Хранение: от 0 до 50 °C |
| Влажность |
Эксплуатация: относительная влажность от 20 до 75 %, без конденсации |
| Хранение: относительная влажность от 0 до 90 % без конденсации |
| Рабочая среда под давлением |
Рабочая среда для поршневого цилиндра, испытательного насоса и гидравлического контрольного отверстия: диоктилсебацинат (ДОС); рабочая среда для пневматического контрольного отверстия: чистый сухой газ для приборов (рекомендуется азот) |
| Габариты прибора (В х Ш х Г) |
480 x 380 x 480 мм. |
| Испытательный насос: 280 x 280 x 250 мм |
| Масса прибора |
2482: 40 кг |
| Испытательный насос: 5,5 кг |
| Эксплуатационные качества |
| Общая погрешность |
40 миллионных долей + 9 Па |
| |
| Полная погрешность определяется как расширенная неопределенность при определении давления с помощью метода, описанного в «Руководстве по выражению неопределенности в измерениях» ISO, и соответствует примерно 95%-ному уровню достоверности (2 сигмы). |
| Точность статического давления |
0,25 % на полную шкалу |
| Долговременная стабильность |
Менее 10 миллионных долей в год |
| Поршень и цилиндр |
| Материалы |
Карбид вольфрама |
| Температурный коэффициент |
9,2 x 10-6 C-1 |
| |
|
| |
|
| Набор утяжелителей |
| Полная масса |
13,5 кг |
| Максимальная опорная масса |
4 кг |
| Минимальный прирост давления |
125 Па |
| 0,1 кПа (1,0 мбар) |
|
