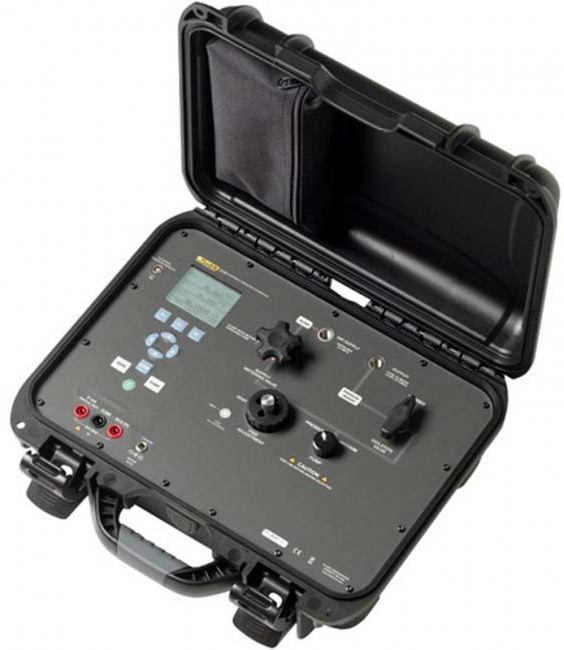

Ручной калибратор и монитор Fluke 3130
| Для увеличения
нажмите на картинку |
 |
Портативный пневматический калибратор давления 3130 идеально подходит для калибровки датчиков давления, преобразователей, манометров и аналогичных устройств. Калибратор 3130 содержит все, что нужно для создания, регулирования и измерения давления, а также для снятия выходных параметров тестируемого устройства (DUT).
Характеристики
- Измерение и создание давления от вакуума до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
- Внутренний насос способен создавать разрежение до –80 кПа (–12 фунтов/кв. дюйм, –0,8 бар) или давление до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
- Предусмотрено присоединение источника давления, позволяющее использовать внешний источник газа давлением до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
- Включает насос с переменным расходом для точной регулировки давления
- Погрешность измерения давления 0,025 % от показаний ± 0,01 % всей шкалы
- Электрические измерения и источник питания 24 вольта для калибровки с замкнутым контуром
- Измерение и подача тока от 4 до 20 мА
- Измерение напряжения от 0 до 30 В пост. тока
- Питание от внутренней батареи NiMH большой емкости или универсального сетевого адаптера
- Совместим с модулями давления Fluke 700P
Создание и регулирование давления
Внутренний насос с электродвигателем служит удобной эффективной альтернативой ручным насосам, работа с которыми утомительна и занимает много времени. Для задач, требующих заполнения газом под давлением больших объемов, калибратор 3130 позволяет присоединить внешний источник газа, например заводской сжатый воздух. Давление можно точно отрегулировать с помощью насоса с переменным расходом.
Измерение давления
Калибратор 3130 оснащен собственным датчиком давления с полной шкалой 2 МПа (300 фунтов/кв. дюйм, 20 бар), с погрешностью ± 0,025 от показаний +0,01 всей шкалы (включая точность, стабильность в течение одного года, погрешность калибровочного эталона и влияние температуры). Кроме того, калибратор 3130 можно использовать с модулем давления Fluke серии 700P, чтобы повысить эффективность измерений во всем диапазоне.
Электрические измерения
Калибратор 3130 позволяет проводить электрические измерения для калибровки датчиков и преобразователей давления, включая измерения тока от 4 до 20 мА и напряжения от 0 до 30 В пост. тока. Кроме того, калибратор 3130 обеспечивает напряжение питания для тестируемого устройства 24 В пост. тока и способен отдавать ток в диапазоне от 4 до 20 мА.
Портативность
Калибратор 3130 выполнен в упрочненном корпусе с встроенным отсеком для хранения источника питания, измерительных кабелей и фитингов. Кроме того, он оснащен перезаряжаемой батареей NiMH, рассчитанной приблизительно на 50 часов работы. При использовании внутреннего насоса батарея способна обеспечить до 100 циклов калибровки до давления 2 МПа. Батарея заряжается посредством простого подключения прибора к сети электропитания с помощью прилагаемого универсального сетевого адаптера.
| Окружающая среда |
| Рабочая температура |
от –10 °C до +50 °C |
| Диапазон температур при хранении |
от –20 °C до +60 °C |
| Требования к электропитанию |
12 В пост. тока (в комплект поставки входит универсальный сетевой адаптер / зарядное устройство) |
| Батарея |
Внутренний улучшенный комплект NiMH 3800 мА-ч |
| Срок службы |
| При полном заряде |
Прибл. 50 часов (только измерения или внешний воздух, без |
| насоса) |
| При использовании внутреннего насоса |
Прибл. 100 циклов калибровки до 2 МПа |
| Физические |
| габариты |
387 х 305 х 178 мм (Д х Ш х Г) |
| Масса |
~7 кг (15 фунтов) |
| Соответствие EMI/RFI |
EN61326:2006, прил. A |
| Разъемы и порты |
1/8 дюйма NPT (порт внешнего источника и испытательный порт) |
| Включенные принадлежности |
Руководство, прослеживаемый сертификат NIST, испытательные кабели, универсальный |
| сетевой адаптер / зарядное устройство |
| Диапазоны |
| Давление (с внутренним насосом) |
от –80 кПа до 2 МПа (от –12 до 300 фунтов/кв. дюйм, от –0,8 до 20 бар) |
| Давление (с внешним насосом) |
от 0 до 2 МПа (от 0 до 300 фунтов/кв. дюйм, от 0 до 20 бар) |
| мА |
от 0 до 24,000 мА |
| Вольты |
от 0 до 30,000 В пост. тока |
| Инженерные единицы |
фунтов/кв. дюйм, бар, мбар, кПа, МПа, кгс/см², мм вод. ст. при 4 °C, |
| мм вод. ст. при 20 °C, см. вод. ст. при 4 °C, см. вод. ст. при 20 °C, |
| дюймов вод. ст. при 4 °C, дюймов вод. ст. при 20 °C, дюймов вод. ст. при 60 °F, мм рт. ст. |
| при 0 °C, дюймов рт. ст. при 0 °C |
| Инструментальная погрешность измерений |
| Давление |
0,025 % от показаний ± 0,01 % всей шкалы |
| мА |
0,015 % от показаний ± 0,002 мА |
| Вольты |
0,015 % от показаний ± 0,002 В |
| Влияние температуры (на все функции) |
| Нет влияния на погрешность всех измерительных функций в диапазоне от 15 °C до 35 °C |
| Для температур вне диапазона от 15 °C до 35 °C добавьте ± 0,002 % всей шкалы на °C |
|
