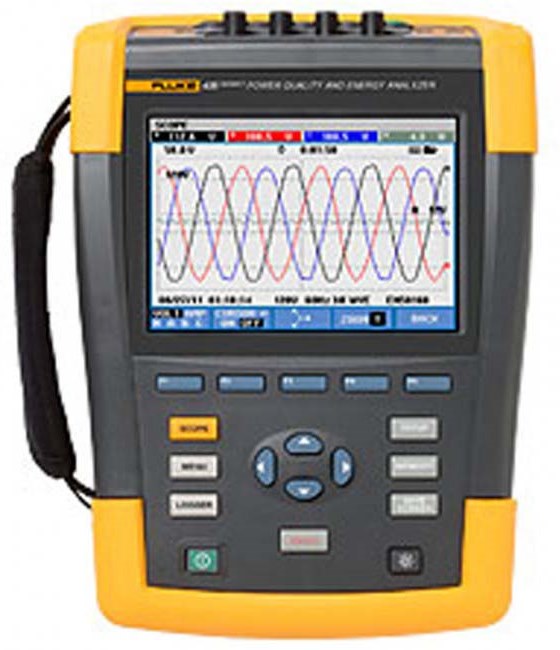

Анализатор качества электроэнергии Fluke 435 II-BASIC

	Для увеличения нажмите на картинку

Инструкция Fluke 435 II-BASIC

Рекламный буклет Fluke 435 II-BASIC

Fluke 435 II/BASIC — один из лучших трехфазных анализаторов качества электроэнергии, представленный компанией Fluke.

Новые приборы компании Fluke — 434, 435 и 437 — способный спрогнозировать, обнаружить и устранить неполадки в 3-фазных и однофазных системах энергоснабжения. Помимо этого, данные приборы Флюк предлагают возможность проводить измерения важных значений электроэнергии, что отражается на уменьшении энергопотребления и продлении срока службы электромеханического оборудования как на промышленных, так и на других объектах.

Унифицированные измерения мощности

Хотя относительно недавно только эксперты были в силе рассчитать то, как много электроэнергии потеряно из-за неполадок в энергоснабжении (и стоимость потерь), на необходимое оборудование и расчетные работы тратились большие средства. Сегодня, с помощью запатентованных устройство компании Fluke, принадлежащих серии 435 II, расчет таких значений стал намного легче. Эти устройства можно использовать в качестве портативного инструмента, предназначенного для расчета потерянной мощности. Представители серии 435 II позволяют также рассчитать, во сколько обошлись эти потери.

Данная линейка приборов позволяет проводить следующие измерения:

• Стандартные параметры электроэнергии и параметры IEEE 1459-2000
• Детальный анализ потерь
• Анализ разбалансировки

Эти унифицированные измерения качества электроэнергии, можно объединить с другой информацией о специфике производства и благодаря этому, более точно рассчитать стоимость затрат на потерянную энергию.

Регистрация данных PowerWave

В некоторых случаях множество переключений являются одной из причин возникновения проблем в энергоснабжении. При подключении дополнительного оборудования возникает перераспределение мощности и нагрузки, что, зачастую, вызывает падение напряжения и, как результат, сбои в работе другого оборудования. Функция PowerWave доступна в моделях 435 и 437 серии II позволяет пользователю измерить напряжение, силу тока и частоту с высокой скоростью, и понять какое из действий может вызвать перебои.
Функция измерений PowerWave позволяет быстро регистрировать данные системы и охарактеризовать её. Графики и кривые напряжения и силы тока можно получать продолжительное время и прибор отобразит их на экране с высокой точностью. Наряду с этим, для анализа, можно собирать значения напряжения, силы переменного и постоянного тока, частоты в режиме True RMS. Такие функции очень важны для тестирования состояния на системах жизнеобеспечения и источниках бесперебойного питания, где внезапные сбои могут стать фатальными.

Определение эффективности инверторов мощности

Инверторы мощности позволяют получать переменный ток и преобразовывать его в постоянный ток и наоборот. В основе систем электроснабжения за счет солнечной энергии лежит инвертор, который преобразует постоянный ток, полученный от солнца, в переменный ток. Инверторы могут терять энергию, раз за разом и поэтому нуждаются в тестировании. Сравнив входящую мощность и выходящую можно проверить эффективность системы. Все приборы Fluke 435 серии II могут измерять переменный и постоянный ток и определять, как много мощности потеряно в процессе преобразования.

Расширенные возможности анализа полученных данных

Измерители качества электроэнергии Fluke 435 серии II позволяют анализировать измерения двумя методами. Функции курсора и масштабирования могут быть использованы для анализа данных прямо на дисплее. В дополнение к этому, полученные данные могут быть перенесены на персональный компьютер, а благодаря включенному в комплект прибора программному обеспечению, выполнять аналитику и формировать отчеты. Данные измерений могут быть экспортированы в другие программы. Прибор может сохранять сотни сетов измерений и показаний дисплея для использования при формировании отчета.
Несмотря на вышесказанное, эта линейка приборов очень проста в использовании. Заводские установки и легкие в понимании иллюстрации делают измерения качества электроэнергии очень простыми. Дисплей высокого разрешения обновляется каждые 200 мс и показывает кривые, а так же цветные диаграммы. Цветовые диаграммы поддерживаются для всех трехфазных и однофазных конфигураций.

Приборы измеряют всё: True RMS, пиковое и действующее напряжение, провалы и перегрузки, переходные процессы, перебои мощности и её потребление, пиковую нагрузку, до 50 -й гармоник.

Логгер данных

Конфигурируемая пользователем возможность записи минимальных, максимальных и средних значений для 150 различных параметров на всех трех фазах и заземлениях. Достаточно памяти позволяет записывать по 600 параметров с разрешением в 10 секунд в течении целого года. Или получать более маленькие пакеты данных с разрешением 0.25 секунд. Функция логгера данных может быть быстро включена посредством нажатия клавиши LOGGER, а далее следует просто выполнять очень простую пошаговую установку для получения важных для вас измерений.
При использовании анализаторов качества электроэнергии Fluke 435 II и Fluke 437 II, каждый раз, когда искажение напряжения обнаружено, прибор сигнализирует и записывает данные напряжения и графики кривых на всех трех фазах. Прибор также сигнализирует, когда превышается стандартный уровень напряжения.

Системный монитор: общий экран показания качества энергоснабжения

Режим MONITOR показывает на экране параметры напряжения, гармоник, изменения напряжения, разбалансировки, частоту, искажения, вспышки. Таблицы с цветовыми кодами четко показывают, какие параметры удовлетворяют, а какие выходят за рамки нормы. В режиме MONITOR, можно переключатся на любой из параметров, и посмотреть на динамику его изменения.

Анализаторы качества электроэнергии Fluke 435 II и Fluke 437 II полностью соответствуют новому европейскому стандарту IEC 61000-4-30 Edition 2 Class-A. Эти приборы Fluke высокоточные и поддерживают возможность временной синхронизации. Точность измерения напряжения всего 0,1%.

Создание отчетов и просмотр графиков с помощью программного обеспечения Fluke Power Log

Программное обеспечение специально разработано для быстрого просмотра записанных данных. Вы можете просматривать записанные параметры и динамику их изменения, а так же сгенерировать профессиональный отчет автоматически, с помощью кнопки report writer, или скопировать и вставить изображения в отчетный документ вручную. Вы можете легко управлять отображаемыми данными в отчете посредством выбора временного интервала и интересующих параметров.

Технические характеристики

Технические характеристики анализатора качества электроэнергии Fluke 435 II BASIC

Комплект поставки Fluke 435 II-BASIC
