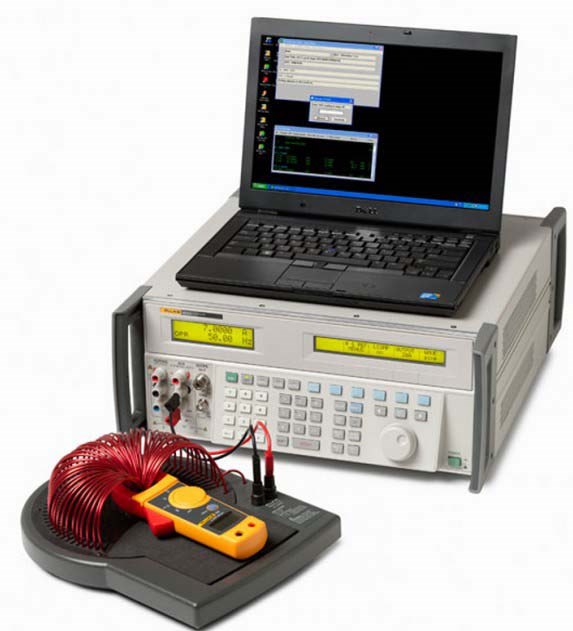

Электрический калибратор Fluke 5522A
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 5522A
Многофункциональный калибратор Fluke 5522A может применяться при поверке и калибровке широкого ряда оборудования и оснащен встроенными и внешними средствами защиты от повреждений и приспособлениями для транспортировки на место эксплуатации или при мобильной калибровке. Прибор Fluke 5522A может использоваться в полностью автоматическом режиме с помощью программного пакета для управления калибровкой MET/CAL® Plus. Это идеальный калибратор для профессиональных метрологов, которым приходится выполнять калибровку самого разного электронного оборудования и которые нуждаются в портативном приборе с высокой окупаемостью вложений.
Fluke 5522A является источником постоянного тока и напряжения, переменного тока и напряжения с различными формами сигналов и различным содержанием гармоник, а также источником двух параллельных сигналов напряжения или тока и напряжения для имитации сигналов электрической мощности постоянного и переменного тока с фазовым управлением; сопротивления, емкости, эмуляции термопар, и термометров сопротивления (RTD). Прибор Fluke 5522A также может измерять температуру, и давление с помощью одного из 29 модулей измерения давления Fluke серии 700. Две дополнительные опции позволяют калибровать осциллографы в диапазоне частот до 600 МГц или 1,1 ГГц. Опциональный модуль поверки анализаторов качества электроэнергии 5520A-PQ позволяет модели 5522A выполнять калибровку приборов для измерения качества электроэнергии согласно стандартам IEC и других регулирующих организаций.
Поверочная установка Fluke 5522A обеспечивает быструю и гарантированную окупаемость вложений, так как он позволяет поверять очень широкую номенклатуру средств измерений, включая:
• Ручные и настольные измерительные приборы (аналоговые и цифровые) до 6,5 разрядов
• Токовые и токоизмерительные клещи
• Термопары и термометры сопротивления
• Калибраторы технологических процессов
• Регистраторы данных
• Ленточные и координатные самописцы
• Ваттметры
• Анализаторы гармоник мощности
• Щитовые измерительные приборы
• Графические мультиметры
• Анализаторы качества электроэнергии (с опциями)
• Ручные и настольные измерительные аналоговые и цифровые осциллографы с частотой до 600 МГц или 1,1 ГГц (с опциями).
• ... а также многое другое оборудование, включая манометры, преобразователи и трехфазные ваттметры
Технические характеристики
| Функции и диапазон |
| Напряжение постоянного тока |
от 0 до 1020 В |
| Сила постоянного тока |
от 0 до ± 20,5 A |
| Напряжение переменного тока |
от 1 мВ до 1020 В от 10 Гц до 500 кГц |
| В/Гц |
1000 В при 10 кГц / 330 В при 100 кГц |
| Сила переменного тока |
от 29 мкА до 20,5 А от 10 Гц до 30 кГц |
| Формы сигналов |
синусоидальная, квадратная, треугольная, усеченная синусоидальная |
| Сопротивление |
От 0 МОм до 1100 МОм |
| Емкость |
От 220 пФ до 110 мФ |
| Мощность (фантомные нагрузки) |
20,9 кВт |
| Фазовый контроль |
0,01° |
| Термопара (эмуляция и измерение температуры) |
B, C, E, J, K L N R, S, T, U 10 мкВ/°C |
| ПТС (эмуляция температуры) |
Pt 385-100 Ом, Pt 3926-100 Ом Pt 3916-100 Ом, Pt 385-200 Ом, Pt 385-500 Ом, Pt 385 1000 Ом, PtNi 385-120 Ом (Ni120), Cu 427 10 Ом |
| Интерфейсы |
RS-232, IEEE 488 |
| Фазовая синхронизация |
Да |
| Погрешность частоты |
< 2,5 ppm |
| Частота внешнего источника опорного напряжения (10 МГц) |
Да |
| Опция для калибровки осциллографов |
Сглаженные синусоидальные колебания от 5 мВ до 5,5 В (размах) макс., частота 50- 600 кГц и 3,5 В (размах) макс. до 1100 МГц; время переднего фронта < 300 импульсов/с, различные функции включения, минимальный пост. ток, сигнал прямоугольной формы и погрешность синхронизации |
| Опции для калибровки мощности |
Комбинированные гармонические колебания, имитация фликера, режимы имитации провалов и выбросов |
|
