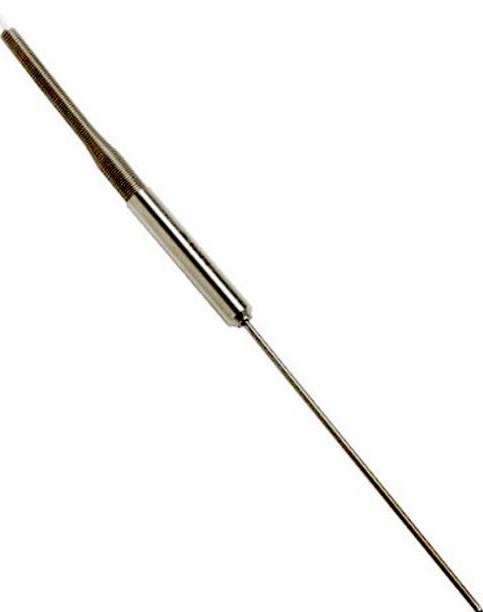

Вспомогательный эталонный платиновый термометр сопротивления Fluke 5616

	Для увеличения нажмите на картинку

Прочный, точный датчик для использования в промышленных, полевых и лабораторных условиях

Диапазон температур: от –200 до 420 °C
Прекрасная устойчивость ± 10 мК
Точность после калибровки: ± 0,011 °C при 0 °C
Платиновый чувствительный элемент эталонного класса
Калибровка согласно требованиям NIST в комплекте

Вы не найдете еще один такой температурный датчик, откалиброванный в соответствии с требованиями NIST, который сравнился бы по точности и диапазону температур с датчиком серии 5616 за те же деньги.

5616-12 – это платиновый резистивный термометр (PRT) с сопротивлением 100 Ом с прекрасной краткосрочной повторяемостью, который откалиброван в соответствии с требованиями NIST.

Диапазон температур 5616 охватывает от –200 до 420 °C, элемент из высокопробной платины и стойкость делают прибор незаменимым для калибровки в полевых или лабораторных условиях. Выбирая эталон с платиновым элементом, необходимо обратить внимание на две вещи: краткосрочная повторяемость и долговременный дрейф. Когда PRT совершают кругооборот в своем температурном диапазоне, как это было бы во время калибровки, их сопротивление в тройной точке воды может двигаться вверх и вниз в ожидаемом диапазоне. Fluke Calibration определяет этот диапазон (называется «краткосрочная повторяемость») повторяемостью в тройной точке воды во время трех термальных циклов. Термометр 5616 являются одними из лучших аппаратов в своем классе с краткосрочной повторяемостью лучше чем ± 0,010 °C (± 0,004 °C – типичный показатель). Кроме того, долговременное изменение параметров 5616 – ±0,007 °C в тройной точке воды при воздействии максимальной температуры (420 °C) в течение 100 часов. Эти технические характеристики даются при k=2, а потому имеют достоверность 95%.

Запечатанный футляр 5616 INCONEL® 600 298 мм в длину и 6,35 мм в диаметре. Кабель датчика, покрытый PTFE, выполнен из посеребренной меди, заканчивающейся четырехжильными концами, что устраняет эффект сопротивления подводящего провода при измерениях. Используйте устройство 5616 с термометрическими устройствами 1523/1524 Handheld Reference Thermometer, 1560 Black Stack, 1529 Chub-E4 или 1502A Tweener компании Fluke Calibration.

Каждый датчик поставляется с отчетом производителя о калибровке. Отчет включает расширенную погрешность (k=2) в семи температурных точках калибровки, коэффициенты калибрации ITS-90 и таблицу соотношения температуры и сопротивления с шагом в 1 °C Сравните 5616 с другими вторичными эталонными PRT Вам понравится его цена, а в работу вы просто влюбитесь.

Технические характеристики

Параметр	Значение
Температурный диапазон	от –200 до 420 °C
Номинальное сопротивление при 0,01 °C	100 Ом ± 0,5 Ом
Температурный коэффициент	0,003925 Ом/Ом/°C номинальный
Точность калибровки[1] (k=2)	± 0,012 °C при –200 °C
	± 0,011 °C при 0 °C
	± 0,5 °C при 420 °C
Краткосрочная повторяемость[2]	±0,007 °C при 0,010 °C
Дрейф[3]	±0,007 °C при 0,010 °C
Гистерезис	± 0,010 °C максимум
Длина датчика	50,8 мм
Положение датчика	9,5 ± 3,2 мм от кончика

Допуск диаметра корпуса	± 0,08 мм
Материал оболочки	INCONEL® 600
Минимальное сопротивление изоляции	500 MОм при 23 °C
Температурный диапазон переходника[4]	от −50 до 150 °C (см. сноски)
Минимальная глубина погружения[5]	102 мм
(ошибка < 5mK)
Максимальная глубина погружения	254 мм
Время отклика[5]	обычно 8 секунд
Самонагревание (в ванне с температурой 0 °C)	60 мОм/°C
Тип подводящего провода	Кабель, покрытый PTFE, изолированные PTFE проводники, посеребренный медный провод 24AWG


Длина подводящего провода	182,9 ± 2,5 см
Температурный диапазон подводящего провода	от –50 до 150 °C
Калибровка	Калибровка согласно стандартам NIST
[1] Включая погрешность калибровки и дрейф за 100 часов.	Погрешность калибровки
[2]Три температурных цикла от минимальной до максимальной температуры, включая гистерезис, достоверность 95 % (k=2)		Расширенная
[3]После 100 часов при максимальной температуре, достоверность 95 % (k=2)	Температура	погрешность (k=2)
[4]Воздействие температуры за пределами этого диапазона нанесет непоправимый ущерб. Для максимальной эффективности переходник не должен быть слишком горячим на ощупь.	–197 °C	0,012 °C
[5]На ASTM E 644	–80 °C	0,012 °C
	–38 °C	0,011 °C
	0 °C	0,009 °C
	156 °C	0,011 °C
	230 °C	0,013 °C
	420 °C	0,021 °C
	Примечание:лаборатории могут периодически пересматривать погрешности. Погрешность калибровки зависят от процесса калибровки, используемых стандартов и работы прибора.
