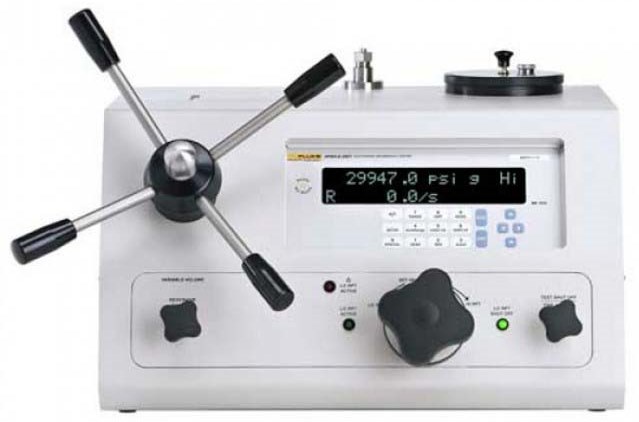

Настольный грузопоршневой манометр Fluke 6531/6532

	Для увеличения нажмите на картинку

Мощная комплексная гидравлическая система калибровки давления, охватывающая широкий спектр рабочих нагрузок

Компания Fluke модернизировала процесс гидравлической калибровки давления, представив электронный грузопоршневой манометр E-DWT-H. E-DWT-H представляет собой электронный калибратор и обеспечивает стандартную функциональность гидравлического грузопоршневого манометра с удобными цифровыми функциями измерения. Перечислим некоторые улучшения, которые предлагает E-DWT-H:

• отсутствует необходимость устанавливать и снимать, перемещать и убирать грузы различного веса для проведения калибровки;
• показания давления предоставляются в реальном времени, без необходимости знать местную силу тяжести или температуру окружающей среды и вносить соответствующие поправки;
• не требуется смена поршня-цилиндра;
• отсутствует чувствительность к уровню или вибрации;
• можно устанавливать и считывать любые значения давления точно, без ограничения минимального прироста на мельчайшую доступную массу; идеально подходит для задач, где требуется точная установка номинального давления на тестируемом устройстве и его измерение, таких как калибровка аналоговых манометров;
• обеспечивается возможность работать с любыми единицами измерения, легко переключаясь с одних единиц на другие.

E-DWT-H идеально подходит для метрологии и калибровочных лабораторий, производственных цехов или полевых условий. Он может работать с широким выбором контрольных сред, в том числе жидким калибровочным себацинатом, минеральными маслами, водой и другими жидкостями. Полная погрешность измерений ± 0,02 % в течение одного года делает его лучшим лабораторным грузопоршневым манометром.

E-DWT-H можно использовать в лаборатории или мастерской или взять с собой, чтобы выполнить калибровку и тесты в условиях эксплуатации. Эта гидравлическая система калибровки давления сочетает в себе высокопроизводительный электронный индикатор эталонного давления и управляемую вручную аппаратуру для создания и управления давлением в одном компактном и прочном корпусе. E-DWT-H обеспечивает простоту использования и точность непрерывного электронного измерения давления в реальном времени с возможностью простого и прямого управления давлением при помощи высококачественной аппаратуры для ручного управления давлением. E-DWT называется «электронный грузопоршневой манометр», потому что он задуман как легкая и простая в использовании современная альтернатива обычной паре поршень-цилиндр и весовому грузопоршневому манометру.

Электронный индикатор эталонного давления E-DWT — это специализированная версия RPM4, обозначаемая RPM4-E-DWT. RPM4-E-DWT может быть сконфигурирован с одним или двумя высокоточными кварцевыми эталонными датчиками давления (Q-RPT) с диапазоном от 7 МПа до 200 МПа.

RPM4-E-DWT управляется локально оператором, с помощью дисплея на передней панели, клавиатуры и дополнительной ножной педали, или дистанционно, с помощью компьютера, с использованием командных строк символов ASCII через интерфейс RS-232.

RPM4-E-DWT использует функцию AutoRange для автоматического выбора наиболее подходящего Q-RPT и оптимизации настроек E-DWT-H для желаемого диапазона работ. Когда включены два Q-RPT, полуоборотный клапан изолирует и защищает нижний Q-RPT от высокого давления во время использования высокого Q-RPT. Визуальные и звуковые индикаторы помогают оператору в правильной настройке запорного клапана.

E-DWT-H включает в себя аппаратные средства, необходимые для заполнения тестируемой системы, и создает точно отрегулированное давление до 200 МПа.

E-DWT-H может быть запитан с помощью дополнительной батареи / зарядного устройства для использования в местах, где розетки питания недоступны.

Выполнять высокопроизводительную калибровку стало проще

Электронные грузопоршневые манометры Fluke Calibration оснащены конфигурацией E-DWT-H, а также аксессуарами, необходимыми для полной калибровки системы. Модель 6531 включает особенности конфигурации E-DWT-Н с одним кварцевым датчиком эталонного давления (Q-RPT), обеспечивающим эффективность показаний от 10 % до 100 % полной шкалы прибора. Варианты модели 6532 включают дополнительный Q-RPT для максимального увеличения охвата рабочей нагрузки с процентной эффективностью показаний от 1 % до 100 % полной шкалы прибора. Прилагающийся комплект вакуумного заполнения позволяет заполнять E-DWT совместимой жидкостью по вашему выбору, устраняя проблематичные воздушные карманы из испытательной схемы. Также имеется адаптер испытательной станции, позволяющий провести тестирование практически любого устройства давления, не используя тефлоновую ленту или гаечные ключи. Комплекты 6531 и 6532 обеспечивают все, что нужно для выполнения высокоуровневой калибровки гидравлического давления прямо из коробки.

• Доступен диапазон давления до 200 МПа
• ± 0,02 % общей годичной погрешности показаний, 0,025 % в течение двух лет
• Переменный объем с низким крутящим моментом позволяет генерировать и контролировать давление до 200 МПа с минимальным физическим усилием
• Встроенная система наполнения испытываемого устройства тестовой жидкостью и стравливания воздуха для обеспечения плавной работы.
• Уникальный дизайн тестового порта устраняет необходимость в тефлоновой ленте или гаечных ключах. В комплект входят переходники для 1/8 дюйма, 1/4 дюйма, 3/8 дюйма и 1/2 дюйма NPT, 1/8 дюйма, 1/4 дюйма, 3/8 дюйма и 1/2 дюйма BSP, M20 x 1,5 и M14 x 1,5
• Совместимы с широким спектром жидкостей, включая воду. В комплект входит вакуумная система для заполнения E-DWT любой совместимой тестовой жидкостью
• AutoTest™, AutoRange, индикатор «готов/не готов», захват и сохранение данных на плате, аварийный сигнал превышения давления, удаленный интерфейс RS-232 и другие передовые функции, которые облегчат тестирование, повысят уровень безопасности и предотвратят ошибки калибровки и повреждения оборудования
• Дополнительный ножной переключатель позволяет собирать данные без помощи рук при проведении автоматических испытаний
• Аккумуляторная батарея и варианты чехлов для транспортировки в полевых условиях

Общие характеристики

1. Комбинация линейности, гистерезиса и воспроизводимости. Точность не включает стабильность или погрешность калибровочной опорной точки.
2. Ожидаемый предел стабильности измерения модуля Q-RPT (k=2), исходя из регулярного использования функции AutoZero и краткосрочной стабильности между повторной установкой нуля.
3. Максимальное отклонение индикации Q-RPT от истинного значения приложенного давления, включающее точность, ожидаемую стабильность с повторной установкой нуля, температурные эффекты в диапазоне от 10 до 40 °C и неопределенность калибровки (предполагается погрешность установки опорной точки в пределах ±0,005 % от показаний, k=2), объединенные и расширенные (k=2) согласно руководству ISO по выражению неопределенности измерений.
