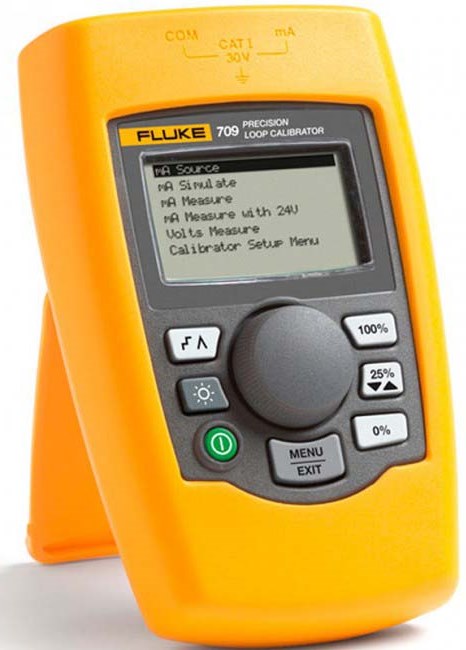

Калибратор токовой петли Fluke 709H
| Для увеличения
нажмите на картинку |
 |
Калибратор петли тока в диапазоне мА Fluke 709H предназначен для экономии времени и получения высококачественных результатов. Калибратор 709H оснащен функцией обмена данными HART, а также поддерживает определенный набор универсальных и общепринятых команд HART. Благодаря этому калибратор 709H становится уникальным устройством, являясь не только доступным и компактным калибратором петли тока, но и эффективным средством коммуникации HART.
Калибратор Fluke 709H имеет дружественный интерфейс и поворотную кнопку быстрой настройки Quick-Set. Прибор позволяет сократить время на измерение или моделирование напряжения, тока или мощности в петле. Защитный футляр удобно ложится в руку, а крупный экран с задней подсветкой обеспечивает удобство чтения, в том числе в темноте и в стесненных условиях. Прибор 709H обладает следующими функциями:
- Наивысшая точность среди приборов этого класса: 0,01% от измеряемого значения
- Прочная компактная конструкция с питанием от (6) стандартных элементов размера AAA
- Удобный в настройке и работе интуитивный интерфейс с кнопкой быстрой настройки
- Встроенный подключаемый резистор 250 Ом для обмена данными по протоколу HART
- Питание петли от напряжения 24 В постоянного тока с режимом измерения мА (от -25% до 125%)
- Разрешение 1 мкА в диапазонах измерения тока в мА и разрешение 1 мВ в диапазонах измерения напряжений
- Простое двухпроводное подключение для всех типов измерений
- Автоматическое отключение питания для экономии заряда батареи (с регулировкой до 30 минут)
- Регулируемое время шага и разгона в секундах
- Регулируемый выбор диапазона (0 – 20 мА или 4 – 20 мА)
- Проверка ламп (моделирование заданных значений тока в мА при помощи кнопок %)
В специализированные функции HART входят:
- Ускоренная передача информации о калибровке. Документирование параметров всех передатчиков HART на предприятии в формате (.csv) или (.txt) при помощи ПО 709H/Track и кабеля.
- Ведение журнала и запись данных по конкретному передатчику для поиска и устранения неполадок. Функция журнала данных обеспечивает выбор интервала измерения от 1 до 60 секунд и объем сохраняемых данных до 9800 записей или 99 сеансов. Каждый набор данных содержит результаты измерений 709H, все четыре параметра процесса, а также стандартные параметры состояния.
|
В режиме обмена данными оператор может считывать основную информацию об устройстве, выполнять диагностику и подгонку калибровки на большинстве передатчиков, поддерживающих протокол HART. Ранее это было возможно только при помощи специализированного коммуникатора, многофункционального калибратора высокого класса или ноутбука с модемом протокола HART. Прибор Fluke 709H позволяет также практически любому технологу проводить техническое обслуживание и поддержку устройств HART.
Технические характеристики
| Функции |
Источник тока в мА, моделирование тока в мА, считывание данных тока в мА, считывание значений тока в мА/питание петли, считывание значений напряжения. |
| Диапазоны |
мА (0 – 24 мА) и В (0 – 30 В пост.тока) |
| Разрешение |
1 мкА в диапазонах измерения тока в мА и 1 мВ в диапазоне напряжений |
| Погрешность |
0,01% +/- 2 отсчета, все диапазоны (при 23° +/- 5°C) |
| Диапазон рабочих температур |
от -10 °C до 55 °C (от 14 °F до 131°F) |
| Диапазон влажности |
от 10 до 95% без конденсации |
| Стабильность |
20 ppm от предела измерения /°C от -10°C до 18°C и от 28°C до 55°C |
| Дисплей |
128 x 64 точек, графический ЖК с задней подсветкой, высота знаков 0,34" |
| Питание |
6 щелочных элементов AAA |
| Ресурс батареи |
40 часа (номинально) |
| Допустимое напряжение в петле |
24 В пост.тока при 20 мА |
| Защита от броска напряжения |
240 В перем. тока |
| Защита от перегрузок по току |
28 мА пост.тока |
| Электромагнитная совместимость |
EN61326 приложение A (Портативные приборы) |
| Габариты (Д х Ш х В) |
15 см x 9 см x 3 см (6 x 3,6 x 1,3) |
| Вес |
0,3 кг |
| Принадлежности, входящие в комплект поставки |
Сертификат согласно требованиям Национального института стандартов и технологии (США) NIST, элементы питания, измерительные провода, руководство |
| Гарантия |
Три года |
|
