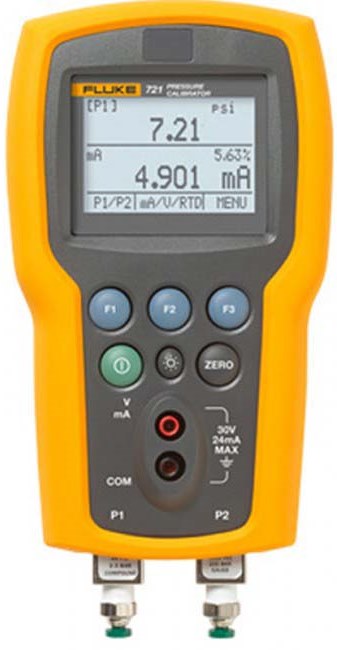

Ручной калибратор и монитор Fluke 721
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 721
Калибровка давления и измерение температуры при транспортировке
Прецизионный калибратор давления Fluke 721 — идеальный инструмент для использования при транспортировке газа. Два изолированных датчика давления позволяют одновременно измерять статическое и дифференциальное давление одним инструментом.
Калибратор 721 может быть оснащен одним из датчиков низкого давления (16 фунтов/кв. дюйм (1,1 бар) или 36 фунтов/кв. дюйм (2,48 бар)) и одним из 7 устройств высокого давления, включая 100, 300, 500, 1000, 1500, 3000 или 5000 фунтов/кв. дюйм (6,9, 20, 24,5, 69, 103,4, 200, 345 бар).
- Идеально для калибровки потока газа (доставка продукта).
- Два изолированных датчика давления из нержавеющей стали с точностью 0,025 %
- Вход термометра сопротивления Pt100 для измерения температуры, (щуп опционально)
- Измерение сигналов силой от 4 до 20 мA
- Внутренний источник питания петли тока 24 В обеспечивает энергией проверяемый датчик
- Измерение до 30 В пост. тока, проверка источника питания петли тока 24 В
- Расширенный диапазон измерения давления с подключением к внешнему модулю давления серии 700 (29 диапазонов)
- На крупном графическом дисплее с подсветкой одновременно отображаются данные до трех измерений
- Хранение пяти настроек для последующего использования
| Fluke-721-1601 |
Датчик диапазона |
Датчик разрешения |
Датчик погрешности |
| Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +16 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 1,1 бар |
0,0001 бар |
| Датчик высокого давления |
| от -12 до +100 фунтов/кв. дюйм, |
0,01 фунтов/кв. дюйм, |
0,025 % от полной шкалы |
| от -0,83 до 6,9 бар |
0,0001 бар |
| Fluke-721-1603 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +16 фунтов/кв. дюйм, |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 1,1 бар |
0,0001 бар |
| Датчик высокого давления |
| от -12 фунтов/кв. дюйм до +300 фунтов/кв. дюйм , |
0,01 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,83 бар до 20 бар |
0,001 бар |
| Fluke-721-1605 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +16 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 1,1 бар |
0,0001 бар |
| Датчик высокого давления |
| от -12 фунтов/кв. дюйм до +500 фунтов/кв. дюйм , |
0,01 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,83 бар до 34,5 бар |
0,001 бар |
| Fluke-721-1610 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +16 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 1,1 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +1000 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от 0,00 бар до 69 бар |
0,001 бар |
| Fluke-721-1615 |
Датчик диапазона |
Датчик разрешения |
Датчик погрешности |
| Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +16 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 1,1 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +1500 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от 0,00 бар до 103,4 бар |
0,001 бар |
| Fluke-721-1630 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +16 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 1,1 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +3000 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от 0,00 бар до 200 бар |
0,01 бар |
| Fluke-721-1650 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +16 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 1,1 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +5000 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,035 % от полной шкалы |
| от 0,00 бар до 345 бар |
0,01 бар |
| Fluke-721-3601 |
Датчик диапазона |
Датчик разрешения |
Датчик погрешности |
| Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +36 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 2,48 бар |
0,0001 бар |
| Датчик высокого давления |
| от -12 до +100 фунтов/кв. дюйм, |
0,01 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,83 до 6,9 бар |
0,0001 бар |
| Fluke-721-3603 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +36 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 2,48 бар |
0,0001 бар |
| Датчик высокого давления |
| от -12 фунтов/кв. дюйм до +300 фунтов/кв. дюйм , |
0,01 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,83 бар до 20 бар |
0,001 бар |
| Fluke-721-3605 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +36 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 2,48 бар |
0,0001 бар |
| Датчик высокого давления |
| от -12 фунтов/кв. дюйм до +500 фунтов/кв. дюйм , |
0,01 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,83 бар до 34,5 бар |
0,001 бар |
| Fluke-721-3610 |
Датчик диапазона |
Датчик разрешения |
Датчик погрешности |
| Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +36 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 2,48 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +1000 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от 0,00 бар до 69 бар |
0,001 бар |
| Fluke-721-3615 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +36 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 2,48 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +1500 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от 0,00 бар до 103,4 бар |
0,01 бар |
| Fluke-721-3630 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +36 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 2,48 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +3000 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от 0,00 бар до 200 бар |
0,01 бар |
| Fluke-721-3650 |
Датчик низкого давления |
| от -14 фунтов/кв. дюйм до +36 фунтов/кв. дюйм , |
0,001 фунтов/кв. дюйм , |
0,025 % от полной шкалы |
| от -0,97 бар до 2,48 бар |
0,0001 бар |
| Датчик высокого давления |
| от 0 фунтов/кв. дюйм до +5000 фунтов/кв. дюйм , |
0,1 фунтов/кв. дюйм , |
0,035 % от полной шкалы |
| от 0,00 бар до 345 бар |
0,01 бар |
| Общие характеристики |
| Вызов настроек прибора |
Последняя использованная при включении питания |
| Условия эксплуатации |
Рабочая температура от -10 °C до +50 °C |
| Температура хранения (без батарей) от -20 °C до +60 °C |
| Высота над уровнем моря |
2 000 метров |
| Защита от проникновения пыли и влаги |
IP-40 |
| Параметры питания |
6,0 В пост. тока |
| Ресурс батареи |
обычно >35 часов |
| Необходимые аккумуляторы |
(4) стандартных элемента типа AA |
| Размеры (ВxШxД) |
7,9 дюймов X 4,3 дюйма X 2,3 дюйма (20 см X 11 см X 5,8 см) |
| Вес |
03539 кг (1 фунт 3 унции) |
| Давление, разъемы/патрубки |
Два гнезда 1/8 NPT, модуль давления серии 700P; щуп термометра сопротивления |
| Измерение напряжения и температуры, 1-годичная погрешность |
| Функция |
Диапазон |
Разрешение |
Погрешность |
| mA Measure (Измерение тока) |
0 - 24 мА |
0,001 мA |
±0,015% от показаний |
| ±0,002 мA |
| Измерение пост. тока |
0 до 30 В пост. тока |
0,001 В |
±0,015% от показаний |
| ±0,002В |
| Измерение температуры (термометр сопротивления/Ом) |
от -40 °C до 150 °C |
0,01 °C / 0,01 °F |
±0.015% от показаний |
| (от -40 °F до 302 °F) |
±0,02 ом |
| |
±0,1°C (±0.2°F) |
| |
±0,25 C (±0.45 |
| |
F) общая погрешность при использовании дополнительного щупа термометра сопротивления 720 |
| Источник питания петли тока |
24 В |
Нет |
24 mA при 24V |
| Для измерения температуры необходим опциональный, доступный по дополнительному заказу щуп термометра сопротивления Fluke-720RTD Pt-100 |
| Температурный эффект |
| Нет погрешности для всех функций в диапазоне от 15 °C до 35 °C |
| Добавить ± 0,002 % от предела измерения/°C для температур вне диапазона от 15 °C до 35 °C |
| Доступные единицы измерения давления |
| фунты на кв.дюйм, бар, мбар, кПа, кгсм², смH 2O@4°C, смH 2O@20°C, мH 2O@4°C, мH 2O@20°C, дюйм H2O@4°C, дюйм H 2O@20°C, дюйм H 2O@60°F, дюймов рт.столба@0°C, дюймов рт.столба@0°C, футов H2O@4°C, футов H 2O@20°C, футов H 2O@60°F |
|
