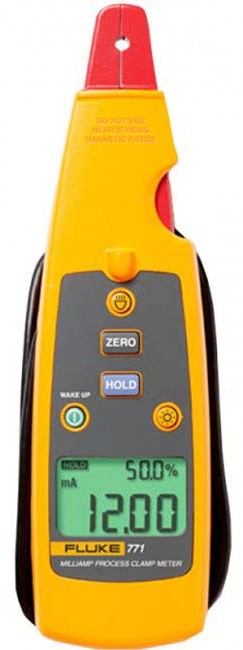

Калибратор Fluke 771
| Для увеличения
нажмите на картинку |
 |
Характеристики приборов Fluke серий 771, 772 и 773:
• Лучший в классе точности 0,2%
• Разрешение и чувствительность - порядка 0,01 мА
• Измерение сигнала от 4 до 20 мА без разрыва контура тока!
• Измерение сигналов с малыми токами на выводах ПЛК и аналоговых входах/выходах системы управления
• Двойной дисплей с задней подсветкой, показывающий результат измерения тока как в мА, так и в виде процента от диапазона 4-20 мА
• Встроенный фонарь для точечного освещения проводников в местах, где не проникает внешний свет
• Отдельный зажим с удлинительным кабелем для проведения измерений в труднодоступных местах
• Измерение сигналов 10-50 мА в старых системах управления, использующих диапазон 99,9 мА.
• Автоматическое изменение сигнала 4-20 мА для дистанционного тестирования
• Настройки экономии энергии, автоматическое отключение, выключение подсветки по времени для продления срока службы аккумуляторов
• Функция Hold позволяет получить и отобразить на дисплее показания при непостоянных значениях измеряемых параметров
Дополнительные функции моделей 772 и 773:
• Измерение сигналов 4-20 мА внутри цепи
• Одновременное измерение слабых токов внутри цепи с источником питания 24 В и проверочных преобразователей
• Генерация сигналов 4-20 мА для проверки входов/выходов систем управления и устройств I/P
• Вывод линейно-пилообразного сигнала слабого тока или сигнала слабого тока с шагом 25%
• Автоматическое изменение сигнала 4-20 мА для дистанционного тестирования
Дополнительные характеристики модели 773:
• Измерение постоянного напряжения для проверки питания 24 В или сигналов напряжения входов/выходов
• Генерация напряжения пост. тока, для проверки устройств входа, принимающих сигнал 1-5 В или 0-10 В
• Измеренный вывод сигналов слабого тока обеспечивает постоянный сигнал слабого тока, соответствующий сигналу 4 - 20 мА, измеренному клещами для измерения малых токов
• Позволяет запись сигнала слабого тока в отдельный регистратор без разрыва токовой петли
• Исходящий сигнал слабого тока позволяет вести запись тока 4-20 мА на цифровой мультиметр с функцией регистрации данных или другое устройство без разрыва токовой петли
• Вх./Вых слабого тока: одновременное измерение сигнала слабого тока клещами и генерация сигнала слабого тока
• Подача входного сигнала слабого тока на устройство и измерение сигнала на его выходе в диапазоне 4-20 мА для таких устройств как клапаны или изоляторы слабого тока
• Вывод линейно-пилообразного сигнала напряжения или сигнала напряжения с шагом 25%
• Автоматическое изменение напряжения для дистанционного тестирования.
Характеристики условий эксплуатации
| Диаметр измеряемого проводника |
| |
0,177 дюймов или 4,5 мм, макс |
|
| Рабочая температура |
|
| Температура хранения |
|
| Рабочая влажность |
| |
< 90% при темп. менее 30 ºC, < 75% при темп. от 30 до 55ºC |
|
| Рабочая высота над уровнем моря |
|
| Степень защиты |
|
| Размер |
| |
771: 59 x 38 x 212 мм, (2.32 x 1.5 x 8.35 дюймов)
772, 773: 44 x 70 x 246 мм (2 7/8 x 5 ¾ x 11 5/8 дюймов) |
|
| Вес |
| |
771: 260 г, (9.1 унц.)
772, 773: 410 г, (14.4 унц.) |
|
| Вибрация |
| |
Случайная вибрация с ускорением до 2 g в диапазоне частот 5-500 Гц |
|
| Ударопрочность: |
| |
Падение с высоты 1 м (без измерительного зажима) |
|
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI) |
| |
Согласно стандарту EN61326-1 |
| |
Примечание: при измерении тока измерительным зажимом добавляйте 1 мА к показаниям для силы ЭМ поля от 1 В/м до 3 В/м. |
|
| Температурный коэффициент |
|
| Ресурс батареи |
| |
771: (2) AA 1,5 V щелочная, IEC LR6, 40 часов станд.
, 772 и 773: (4) AA 1,5 V щелочная, IEC LR6, 12 часов при генерации мА при 500 Ом |
|
| Гарантия |
| |
Три года для электронных компонентов
1 год для проводов и измерительных клещей |
|
| Функциональные характеристики |
| Измерение слабых токов (измерение с помощью клещей) 771 /772 / 773 |
| Диапазон и разрешение: |
0 - 20,99 мА |
| Точность: |
0,2% + 2 разряда |
| Диапазон и разрешение: |
от 21,0 до 100,0 мА |
| Точность: |
1% + 5 разряда |
|
| измерения слабых токов (измеряется последовательно с помощью измерительных гнезд) 772/773 |
| Диапазон и разрешение: |
от 0 до 24,00 мА |
| Точность: |
0,2% + 2 разряда |
|
| Генерация мА (Макс. генерация: 24 мА при 1000 Ом) 772/773 |
| Диапазон и разрешение: |
от 0 до 24,00 мА |
| Точность: |
0,2% + 2 разряда |
|
| Моделирование тока в мА (Макс. напряжение 50 В пост. тока) 772/773 |
| Диапазон и разрешение: |
от 0 до 24,00 мА |
| Точность: |
0,2% + 2 разряда |
|
| Генерация напряжения (Макс. ток генерации 2 мА), только 773 |
| Диапазон и разрешение: |
0 - 10,00 В |
| Точность: |
0,2% + 2 разряда |
|
| Измерение напряжения, только 773 |
| Диапазон и разрешение: |
от 0 до 30,00 В |
| Точность: |
0,2% + 2 разряда |
|
|
