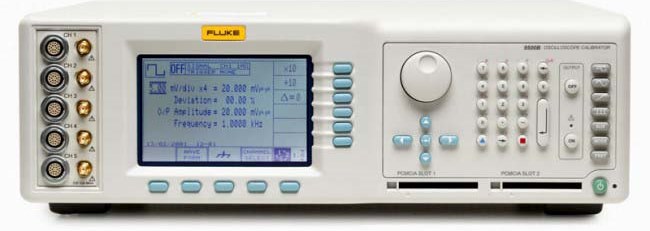

Электрический калибратор Fluke 9500B
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 9500B
Приобретая высокопроизводительные калибраторы осциллографов серии 9500В, вы получаете в свое распоряжение устройство для полностью автоматической, точной калибровки осциллографов, которое по своей цене и характеристикам соответствует вашим возможностям и потребностям. При этом в будущем вы всегда сможете модернизировать свою систему в соответствии с изменениями предъявляемых к ней требований
Основные особенности:
- Съемные активные насадки обеспечивают полную автоматизацию калибровки осциллографов без участия оператора
- До 5 каналов одновременного вывода, подача, контроль и переключение всех сигналов, необходимых для калибровки 4-канального осциллографа с внешней пусковой схемой
- Сглаженные синусоиды до 6,0 ГГц и фронты до 25 пс
- Возможность модернизации является гарантией защиты вложенных средств
- Технология Active Head Technology™ позволяет генерировать калибровочные сигналы непосредственно на входе осциллографа с амплитудой в диапазоне от 4,44 мВ до 3,1 В
- Программное обеспечение для автоматизированного управления калибровкой MET/CAL® Plus, программа поддержки процедур MET/SUPPORT (опция)
Технические характеристики
| Функция |
Диапазон |
Максимальная погрешность в течение 1 года |
| Напряжение постоянного тока |
± 1 мВ - +200 В в 1 МОм
± 1 мВ - +5 В в 50 Ом |
± (0,025 % + 25 мВ) |
| Меандр |
40 мкВ - 200 В от пика до пика в 1 МОм
40 мкВ - 5 В от пика до пика в 50 Ом |
± (0,05 % + 1 В) |
| Импульс нижнего фронта |
5 мВ - 3 В от пика до пика в 50 Ом |
Время от переднего до заднего фронта: 500 пс |
| Импульс верхнего фронта |
1 В - 200 В от пика до пика в 1 МОм
1 В - 5 В от пика до пика в 50 Ом |
Время от переднего до заднего фронта: < 150 нс |
| Короткий фронт |
5 мВ - 3 В от пика до пика в 50 Ом |
Время от переднего до заднего фронта: 150 пс
(доступно только с активной насадкой 9530) |
| Короткий фронт 25 пс |
425 - 575 мВ от пика до пика в 50 Ом |
Время от переднего до заднего фронта: 25 пс
(доступно только с активной насадкой 9550) |
| Метки времени |
50 с - 10 нс; меандр/синусоида, импульс или узкий треугольник |
Стандартно: ± 0,25 ppm |
| Сглаженная синусоида и двойная синусоида |
Диапазон частот 0,1 Гц - 6,0 ГГц |
Сглаженность ГГц +1,5 % до 3,2 ГГц |
| Входной импеданс |
10 Ом - 12 МОм
1 пФ - 95 пФ |
± 0,1 %
2 % ± 0,25 пФ |
| Ток |
Диапазон постоянного тока ± 100 мкА - ± 100 мА
Диапазон частот 10 Гц - 100 кГц |
± 0,25 % + 0,5 мА
± 0,25 ppm |
| Выход полного видеосигнала |
Амплитудный диапазон: 1,0 PAL, NTSC |
|
| Импульс перегрузки |
5 В - 20 В, 0,2 с - 100 с |
|
| Нулевой сдвиг фазы |
10 Гц - 100 МГц |
± 5 пс от канала до канала |
|
