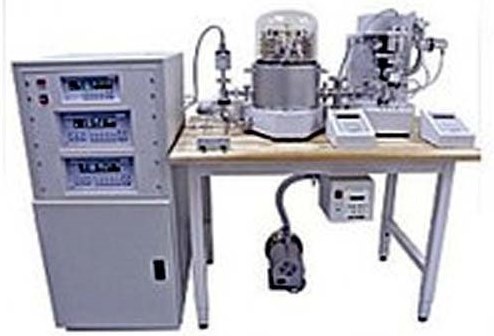

Калибровка данных для воздуха Fluke ADCS-601
| Для увеличения
нажмите на картинку |
 |
ADCS-601 – это полностью автоматизированный калибровочный стандарт летных данных эталонного класса для проверки и калибровки инструментов отслеживания, а именно приборов контроля летных данных (ADTS). Главная функция ADTS-601 заключается в калибровке статического давления барометрических датчиков в диапазонах Pt и Ps с очень низкой погрешностью измерений. ADCS-601 не предназначен для дублирования функций ADCS по калибровке и тестированию бортового оборудования воздушного судна.
ADCS-601 охватывает диапазон давления от 1 до 380 кПа в режиме абсолютного и избыточного давления, полностью автоматизирован и отличается самым современным уровнем погрешности.
ADCS-601 – это интегрированная система, состоящая из нескольких приборов, которые работают вместе под контролем программного обеспечения ADCS Tools, установленного на персональном компьютере. Оператор взаимодействует с прибором ADCS-601 с помощью клавиатуры, указывающего устройства и дисплея системного контроллера (персонального компьютера).
Сердце системы – это полностью автоматизированный поршневой манометр или грузопоршневой вакуумметр PG7601, охватывающий диапазон давления от 15 до 38 кПа. Диапазон модели PG7601 расширен до 1 кПа за счет использования манометра со сбалансированным поршнем FPG8601 с автоматизированным контролем давления.
Система ADCS-601 состоит из двух автоматизированных эталонов давления с пересекающимися диапазонами, что позволяет охватывать больший диапазон давления. Автоматизированный поршневой манометр PG7601 охватывает диапазон от 15 до 380 кПа (см. раздел 2.2.1). Диапазон модели PG1 расширен до 1 кПа за счет использования манометра со сбалансированным поршнем FPG8601 с автоматизированным контролем давления (см. раздел 2.2.1). Система включает также вакуумные насосы и средства измерения вакуума для работы в режиме абсолютного давления. Для выполнения сравнений с использованием эталонов давления FPG8601 и PG7601 в комплект поставки включен монитор эталонного давления RPM4.
Физически система ADCS-601 разделена на два основных компонента. Эталонный стенд – это лабораторный стол, на который устанавливаются эталоны давления PG7601 и FPG8601, пневматическое оборудование контрольного выключателя и эталонные системы вакуумирования. Шкаф управления содержит автоматизированные контроллеры давления PPC3, монитор эталонного давления RPM и пульт управления газоснабжением. Системный контроллер (персональный компьютер) подключается к системе с помощью USB.
Система ADCS-601 управляется программным обеспечением ADCS Tools, установленным на персональный компьютер. Программа ADCS Tools управляет всей системой, взаимодействует с другими программами и системными средствами. Кроме того, программа ADCS Tools осуществляет общий контроль системного интерфейса с помощью дисплея, клавиатуры и указывающего устройства персонального компьютера.
Эталонный стенд
Эталонный стенд ADCS-601 представляет собой стенд с деревянным покрытием для лабораторных работ, на который устанавливаются эталоны давления PG7601 и FPG8601. Кроме того, стенд включает блок пневматической разводки (см. рис. 8), соединения системы с тестируемым устройством и насосную систему, обеспечивающую опорный в зависимости от абсолютного давления. Вакуумные насосы можно приобрести отдельно.
Шкаф управления
Шкаф управления ADCS-601 представляет собой 19-дюймовый корпус в стойке, в который устанавливаются регуляторы давления PPC3, обеспечивающие автоматизированное управление давлением для эталонов давления PG7601 и FPG8601. Для проверочного сравнения эталонов PG7601 и FPG8601 используется монитор эталонного давления RPM. Кроме того, шкаф управления включает соединения в цепи электропитания и пульт управления газоснабжением, позволяющий настраивать и отслеживать подачу газового давления в различные части системы.
Пульт управления газоснабжением
Пульт управления газоснабжением входит в систему управления ADCS-601. Доступ к нему осуществляется через дверцу в нижней части передней панели шкафа управления. Пульт управления газоснабжением используется для настройки и отслеживания подачи газового давления в различные системы и компоненты системы.
Технические характеристики
| Требования к электропитанию |
Приборы (AC1) |
| От 100 до 240 В перем. тока, 50 или 60 Гц, макс. 240 Вт потребление |
| Фаза: 250 VT, 10 А |
| Опорные вакуумные насосы (AC2) |
| Версия 110 В: от 100 до 120 В, 50 или 60 Гц, макс. 1100 Вт потребление |
| Фаза: 250 VT, 10 А |
| Версия 220 В: от 200 до 240 В, 50 или 60 Гц, макс. 1100 Вт потребление |
| Плавкий предохранитель: 250 В 10 A |
| Насос вспомогательных систем (AC3) |
| Версия 110 В: от 100 до 120 В, 50 или 60 Гц, макс. 800 Вт потребление |
| Фаза: 250 VT, 10 А |
| Версия 220 В: от 200 до 240 В, 50 или 60 Гц, макс. 800 Вт потребление |
| Фаза: 250 VT, 10 А |
| Требования к подаче давления |
Подача воздуха |
| От 0,7 до 1 МПа |
| Эталонный газ |
| Азот или воздух, от 0,45 до 1 МПа, чистый и сухой (не ниже разряда прибора, предпочтительна высокая степень чистоты) |
| Температурный диапазон эксплуатации |
От 20 до 26 ºC |
| Масса |
Эталонный стенд |
| Примерно 173 кг (с турбонасосом и регулятором) |
| Шкаф управления |
| Примерно 105 кг |
| Вакуумные насосы вспомогательных систем и предварительного разрежения |
| 19 кг каждый |
| Габариты |
Эталонный стенд |
| (ВхШхГ): 145 x 122 x 76 см |
| Шкаф управления |
| (ВхШхГ): 124 x 56 x 66 см (Г) |
| Диапазоны давления |
Общий |
| от 1 до 380 кПа |
| PG7601 |
| от 10 до 380 кПа |
| FPG8601 |
| от 1 до 15 кПа |
| Рабочая среда |
Азот или воздух |
| Подсоединение давления |
Порт TEST(+) |
| Быстрый соединитель (1/4 дюйма, NUPRO® SS-QC4-B1-400) |
| Порт TEST(-) |
| Быстрый соединитель (1/4 дюйма, NUPRO® SS-QC4-B1-400) |
| Соответствие CD |
Доступно, необходимо указать |
| Технические характеристики поршневого манометра PG7601 |
|
| Измерение состояния окружающей среды и поршневого цилиндра |
| Температура |
Диапазон |
| Окружающая среда: от 0 до 40 °C |
| Модуль поршневого цилиндра: от 0 до 40 °C |
| Разрешение |
| Окружающая среда: 0,1 |
| Модуль поршневого цилиндра: 0,01 |
| Погрешность измерений |
| Окружающая среда: ± 1 |
| Модуль поршневого цилиндра: ± 0,1 |
| Барометрическое давление |
Диапазон |
| От 70 до 110 кПа |
| Разрешение |
| 10 Па |
| Погрешность измерений |
| ± 140 Па |
| Относительная влажность |
Диапазон |
| От 5 до 95 % |
| Разрешение |
| 1 % относительной влажности |
| Погрешность измерений |
| ± 10 % относительной влажности |
| Положение поршня |
Диапазон |
| ±¬4,5·мм |
| Разрешение |
| 0,1 мм |
| Погрешность измерений |
| ± 0,2 мм |
| Вращение поршня (скорость и замедление) |
Диапазон |
| От 2 до 99 об./мин |
| Разрешение |
| 1 об./мин |
| Опорный вакуум |
С встроенным датчиком |
| Диапазон |
| От 0 до 20 Па |
| Разрешение |
| 0,01 Па |
| Погрешность измерений |
| ± 0,1 Па или 10 % показаний в зависимости от того, какое значение выше |
| С внешним диафрагмовым манометром емкостного сопротивления |
| Диапазон |
| От 0 до 13,3 Па (100 мТорр) |
| Разрешение |
| 0,01 Па (0,01 мТорр) |
| Погрешность измерений |
| ± 0,05 Па (0,38 мТорр) |
| Модуль поршневого цилиндра: PC-7100/7600-10 |
| Номинальное давление относительно массы |
10 кПа/кг |
| Режим работы |
С газовым исполнительным механизмом, с газовой смазкой |
| Материал поршня |
Карбид вольфрама |
| Материал цилиндра |
Карбид вольфрама |
| Номинальный диаметр |
35 мм |
| Номинальная площадь |
1000 мм² |
| Система крепления |
Без деформации |
| Типичная скорость замедления |
0,1 мм/мин. |
| Номинальная масса поршня |
0,5 кг |
| Набор утяжелителей: грузы > 50 г |
| Материал |
Немагнитная нержавеющая сталь 304L |
| Обработка |
Электрополировка |
| Погрешность измеренных значений |
± 5 миллионных долей или 1 мг в зависимости от того, какое значение больше |
| Общие технические характеристики модели FPG8601 |
|
| |
|
| Измерение состояния окружающей среды и поршневого цилиндра |
| Температура |
Газ смазки |
| Диапазон: от 0 до 40 °C |
| Разрешение: 0,1 °C |
| Точность: ± 0,2 °C |
| Поршневой цилиндр |
| Диапазон: от 0 до 40 °C |
| Разрешение: 0,01 °C |
| Точность: ± 0,1 °C |
| Относительная влажность |
Диапазон: от 5 до 95 % |
| Разрешение: 1 % относительной влажности |
| Точность: ± 10 % относительной влажности |
| Вакуум |
Диапазон: 13,3 Па (100 мТорр) |
| Разрешение: 0,001 Па (0,01 мТорр) |
| Точность: ± 0,06 Па (0,45 мТорр) |
| Датчик давления окружающей среды и смазки |
Диапазон: 200 кПа |
| Разрешение: 1 Па |
| Точность: ± 0,1 кПа |
| Измерение давления и технические характеристики функций управления |
|
| От 10 до 380 кПа, PG7601 и PPC3-700K |
| Чувствительность¹ |
0,01 Па + 0,5 миллионной доли |
| Точность² |
± (0,01 Па + 2 миллионные доли) |
| Погрешность измерений³ |
см. протокол поверки поршневого цилиндра и действующую редакцию технического примечания 7920TN01. |
| Шаг контрольных точек |
1 кПа |
| Стабильность установленного давления |
± 1 Па |
| Типовое время установки контрольной точки |
От 60 до 180 секунд |
| ¹ Чувствительность: минимальное отклонение входных данных, отображаемое в выходных данных. |
|
| ² Точность: сочетание линейности, гистерезиса и воспроизводимости. |
|
| ³ Погрешность измерений: максимальное отклонение показанного давления от фактического с учетом всех источников погрешности, объединенных и расширенных (k = 2) согласно «Руководству по выражению неопределенности в измерениях» ISO. |
|
| От 1 до 15 кПа, FPG8601 и PPC3-100K |
| Разрешение¹ |
0,01 Па |
| Точность² |
± (2 миллионные доли + 50 мПа) |
| Погрешность измерений³ |
± 0,008 % показаний или 0,3 Па в зависимости от того, какое значение выше |
| Шаг контрольных точек |
1 Па |
| Стабильность установленного давления |
± 1 Па |
| Типовое время установки контрольной точки |
От 60 до 180 секунд |
¹ Разрешение: минимальный шаг отображения.
² Точность: сочетание линейности, гистерезиса и воспроизводимости.
³ Погрешность измерений: максимальное отклонение показанного давления от фактического с учетом всех источников погрешности, объединенных и расширенных (k = 2) согласно «Руководству по выражению неопределенности в измерениях» ISO. Примечание: погрешность, установленная для устройства FPG8601 в системе ADCS-601, по сравнению со стандартным устройством FPG8601 расширена. Это необходимо для обеспечения проверки PG7601 и неограниченной периодичности повторных калибровок. См. раздел 7.2.3 и техническое примечание 2090TN05.
|
