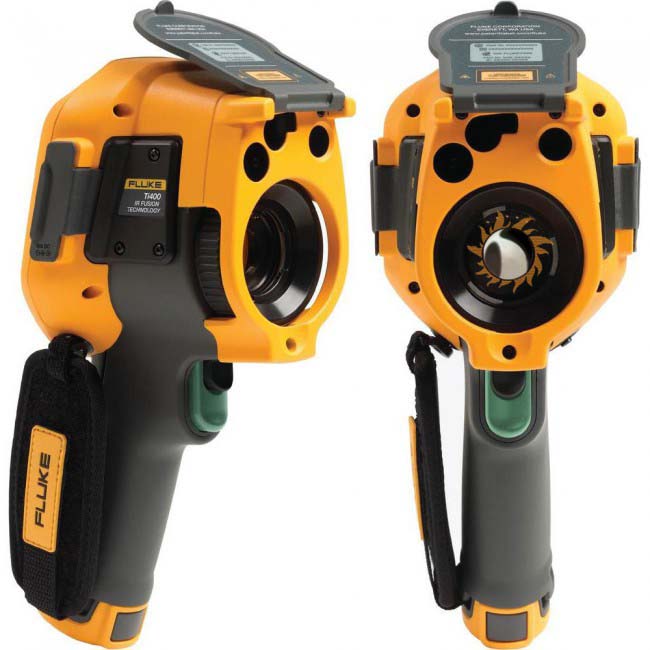

Промышленный тепловизор Fluke Ti400
| Для увеличения нажмите на картинку |
![Промышленный тепловизор Fluke Ti400](img/ti400-esko.jpg) |
Инструкция Fluke Ti400
Рекламный буклет Fluke Ti400
Fluke Ti 400 - это профессиональная тепловизионная камера для измерения поверхностной температуры. Использование этого прибора дает возможность получать тепловое изображение высокого разрешения с очень высокой точностью. Тепловизор имеет расширенный диапазон измерения температуры и регистрирует значения в диапазоне от -20° С до 1200° С, это позволяет использовать Fluke Ti 400 для контроля температуры в металлургии, металлообработке и для контроля температуры других высокотемпературных процессов.
Fluke Ti 400 отличается очень высокой точностью: погрешность измерения не более 2% либо 2 ° C (в сторону большего значения), который обеспечивает высокую чувствительность (0,075 ° C) и разрешением 320Х240 (76.800 пикселей).
Тепловизор Fluke Ti 300 характеризуется высокой надёжностью:
![Надежность в работе](img/ndejnost.jpg) |

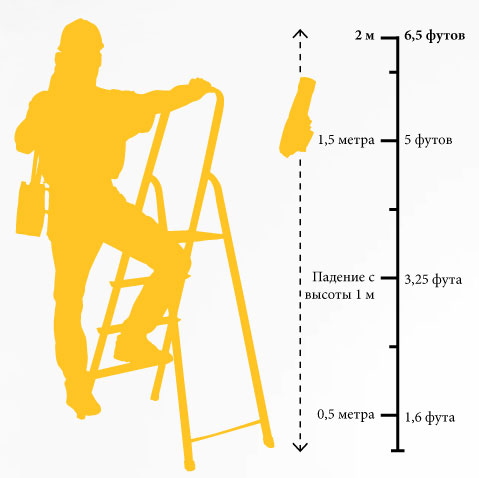

- прибор выдерживает падение с высоты до 2х метров;
- корпус тепловизора выполнен по стандарту IP45 и надёжно защищает прибор от влаги и пыли;
- конструкция прибора позволяет работать при влажности от 10 до 95%.
|
Мобильное приложение SmartView® и беспроводная система CNX™
![smart-viev](img/smart-viev.jpg)
- Получайте-отправляйте детальные отчеты сразу на мобильный телефон, планшет, компьютер.
- Анализируйте и составляйте доклады находясь в поле и не возвращаясь в офис.
- Возможность подключения нескольких приборов обновременно.
Все это возможно при помощи мобильного приложения SmartView® и беспроводной системы CNX™ .
Fluke Ti 400 совместим с ПК и современными мобильными устройствами. Прибор сохраняет изображения на SD-карте в форматах .bmp,.jpg и .is2 с возможностью конвертации во все распространённые графические форматы при помощи программы SmartView (входит в комплект поставки). Тепловизор обладает функцией записи видео в радиометрическом формате .is3 или стандартном .avi. Приложение SmartView Mobile App позволяет передавать данные на мобильные устройства, в том числе, и в реальном времени. Беспроводная передача данных по Wi-Fi обеспечивается фирменной технологией Fluke CNX, а также по USB или HDMI кабелю.
ФОКУСИРОВКА является важным элементом при выполнении ТЕПЛОВИЗИОННОГО ОБСЛЕДОВАНИЯ
![fokus](img/fokus.jpg)

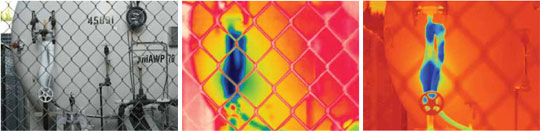

Не всегда бывает возможность для систем фокусировки настроится для работы на объект. Пассивные системы автоматической фокусировки часто захватывают только ближайший предмет, в данном случае, это проволочное ограждение. Система автоматической фокусировки Fluke LaserSharp™ надежно фиксируется на интересующем вас объекте. Каждый раз, всегда. Красная точка от лазера указывает объект, на который фокусируется тепловизор.

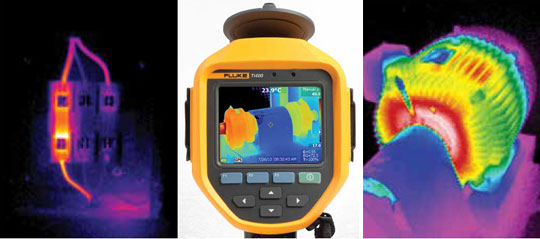

Высочайшее качество изображения Причина, по которой компания Fluke так заботится о качестве картинки это более четкое, ясное, резкое изображение. Оно дает более подробную информацию и помогает принимать верные решения. Чем выше качество изображения, тем легче найти неисправность. Только новейшие модели инфракрасных камер —включают в себя системы оборудованные технологией IR-Fusion® и системой автоматической фокусировки LaserSharp™.
![Качество Fluke](img/kvalti.jpg)
Оптическая система тепловизора Fluke Ti 400 состоит из 5-мегапиксельной камеры для съёмки в видимом спектре и ИК-объектива с фокусным расстоянием 15см. ИК-объектив оснащён функцией LaserSharp, обеспечивающей точную автофокусировку в дополнение к режиму ручной фокусировки. Полученная термограмма отображается на сенсорном емкостном LCD-дисплее с диагональю 3,5 (640х480). Для расширения возможностей Fluke Ti 400 можно доукомплектовать широкоугольным или длиннофокусным объективами с фокусным расстоянием 15см и 45 см соответственно.
Технические характеристики
Температура |
Диапазон измерения температуры |
-20 °C ... +1200 °C |
Точность |
± 2 °C или 2 % |
Матрица и дисплей |
Частота обновления |
9 Гц или 60 Гц |
Тип датчика |
неохлаждаемый микроболометр, 320 X 240 пикселей |
Тепловая чувствительность (NETD) |
≤ 0.05 °C при температуре объекта 30 °C |
Количество пикселей |
76,8 |
Спектральный диапазон |
7.5 μm ... 14 μm (длинная волна) |
Камера видимого спектра |
промышленная камера 5.0 мегапикселей |
Инфракрасные объективы (угол обзора) |
Стандартный объектив |
24 ° x 17 ° |
Узкофокусный объектив |
12 ° x 9 ° |
Широкофокусный объектив |
46 ° x 34 ° |
Механизм фокусировки |
LaserSharp™ auto focus |
Есть |
Пользовательская фокусировка |
Есть |
Представление изображений |
Кадр в кадре |
Есть |
Полностью ИК картинка |
Есть |
Режим AutoBlend™ |
Есть |
Температурная сигнализация |
Высокая и низкая температура, изотерма |
Хранение файлов |
Карта Micro SD Memory Card на 4 Гб |
Форматы файлов |
Не радиометрические (.bmp) или (.jpeg), или радиометрические (.is2) |
Не требуется ПО для файлов формата .bmp и.jpg |
Экспорт через ПО SmartView® |
BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF, and TIFF |
Специальные функции |
Звуковые анотации |
Максимум 60 секунд на 1 снимок |
IR-PhotoNotes™ |
Есть |
Wi-Fi соединение |
Есть - к ПК, iPhone®, iPad® и WiFi to LAN* |
Запись видео |
Стандартное и радиометрическое |
Потоковое видео |
Через USB к ПК, и через HDMI к HDMI экрану |
Беспроводная система CNX |
Есть |
Компас |
Есть |
Общие сведения |
Рабочая температура |
-10 °C ... +50 °C |
Температура хранения |
-20 °C ... +50 °C без батареи |
Относитльная влажность |
10 % ... 95 % без конденсата |
Программное обеспечение |
SmartView® и SmartView Mobile App (для мобильных устройств) |
Краш-тест |
Выдерживает падение с высоты 2 метра |
Размеры (В x Ш x Г) |
27.7 см x 12.2 см x 16.7 см |
Вес |
1.04 кг |
Гарантия |
2 года |
Технические характеристики промышленного тепловизора Fluke Ti 400
Детектор пикс. |
320 х 240 |
Поле зрения ° |
24 x 17 |
t диапазон °C |
-20 +1200 |
Кол-во пикс. |
76,800 |
Спектр. диап μm |
7.5 ...14 |
Класс защиты |
IP54 |
Вес кг |
1.04 |
Комплект поставки Fluke Ti400
1. |
Тепловизор |
2. |
Адаптер переменного тока |
3. |
Батарея |
4. |
Micro SD карта памяти с-адаптером |
5. |
Кабель USB 3м |
6. |
HDMI-видеокабель 3м |
7. |
ПО SmartView |
8. |
Футляр; ремешок |
9. |
Печатная копия руководства по эксплуатации |
10. |
Гарантийный талон |
|
