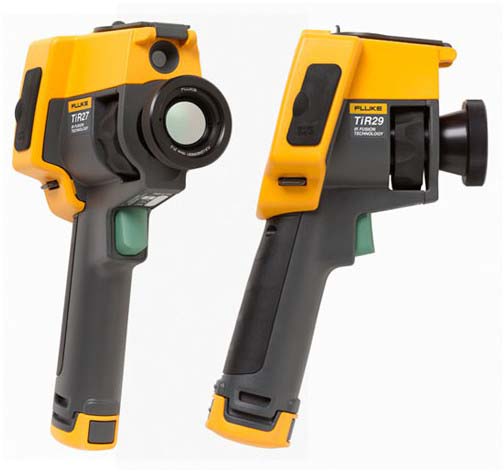

Простота захвата изображений и анализ данных в самом тепловизоре — главные инновации в модели Fluke TiR29. Их можно считать мощным прорывом в области термографии. С помощью всего одного нажатия, можно осуществить переход из режима ручной фокусировки к режиму "картинка-в-картинке". Это дополняется возможностью прикреплять голосовые комментарии к изображениям.
| Температура |
|
| Диапазон измеряемых температур (не калибруется ниже –10 °C) |
от -20 °C до +150 °C (от -4 °F до +302 °F) |
| Погрешность измерения температуры |
± 2 °C или 2% (при номинальной температуре 25 °C, выбирается большее значение) |
| Экранная подстройка коэффициента излучения |
Да |
| Экранная компенсация фоновой температуры |
Да |
| Экранная подстройка пропускания |
Да |
| Качество изображений |
|
| Тип приемника излучения |
Матрица в фокальной плоскости, неохлаждаемый микроболометр, 280 X 210 пикселей |
| Всего пикселей, тыс. |
58.8 |
| Тепловая чувствительность (NETD) |
≤ 0,045 °C при температуре объекта 30 °C (45 мК) |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Фотокамера видимого диапазона |
Для промышленного применения, 2,0 мегапиксела |
| Минимальное расстояние фокусировки |
46 см. (приблизительно 18 дюймов) |
| Стандартный тип инфракрасных объективов |
Поле зрения : 23 ° x 17 ° |
| Пространственная разрешающая способность (IFOV) 1,43 мрад |
| Минимальное фокусное расстояние : 15 см (прибл. 6 дюймов) |
| Инфракрасные телеобъективы, по отдельному заказу |
Поле зрения : 11,5 ° x 8,7 ° |
| Пространственная разрешающая способность (IFOV) : 0,72 мрад |
| Минимальное фокусное расстояние : 45 см (прибл. 18 дюймов) |
| Широкоугольные инфракрасные объективы, по отдельному заказу |
Поле зрения : 46 ° x 34 ° |
| Пространственная разрешающая способность (IFOV) : 2,86 мрад |
| Минимальное фокусное расстояние : 7,5 см (прибл. 3 дюйма) |
| Механизм фокусировки |
Ручной, при помощи одной руки, с использованием функции Smart Focus |
| Представление изображений |
|
| Цветовые палитры |
Стандартная : "Горячий металл", сине-красная, высокого контраста, желтая, желтая инвертированная, цвета нагрева метала, градации серого, градации серого инвертированная |
| Ultra Contrast™ (сверхвысококонтрастная) : "Горячий металл" Ultra, сине-красная Ultra, высокого контраста Ultra, желтая Ultra, желтая инвертированная Ultra, цвета нагрева метала Ultra, градации серого Ultra, градации серого инвертированная Ultra |
| Уровень и диапазон |
Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Быстрое автоматическое переключение между ручным и автоматическим режимами |
Да |
| Быстрая автоматическая смена масштаба в ручном режиме |
Да |
| Минимальный диапазон (в ручном режиме) |
2,0 °C (3,6 °F) |
| Минимальный диапазон (в автоматическом режиме) |
3 °C (5,4 °F) |
| Сведения о технологии IR-Fusion® |
|
| Автоматическое выравнивание (с коррекцией параллакса) наложения видимого и инфракрасного изображений |
Да |
| Режим Picture-In-Picture (PIP - Кадр в кадре) |
Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Полноэкранное инфракрасное изображение |
Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Цветовая индикация аномалий (аномалий температуры) |
Цветовая сигнализация температуры точки росы (выбираемая пользователем) |
| Съемка изображений и хранение данных |
|
| Голосовая аннотация |
Максимальное время записи одного изображения - 60 секунд, возможен просмотр записи на тепловизоре |
| |
Прибор TiR29 позволяет настроить палитру, смешивание, уровень, ширину диапазона, режим IR-Fusion®, коэффициент излучения, компенсацию температуры фона и коррекцию пропускания на полученном изображении перед его сохранением. |
| Механизм съемки, просмотра и сохранения изображений |
Возможность съемки, просмотра и сохранения изображений одной рукой |
| Носитель |
Карта памяти SD Memory Card (Карта памяти емкостью2 Гб вмещает не менее 1200 полных радиометрических инфракрасных изображений (.is2) и связанных видимых изображений, звуковые аннотации длиной 60 секунд для каждого изображения или 3000 обычных растровых (.bmp) изображений, или 3000 изображений в формате (.jpeg); данные с карты можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB |
| Форматы файлов |
Нерадиометрические (.bmp) или (.jpeg) или полностью радиометрические (.is2) Для анализа нерадиометрических (.bmp и .jpeg) файлов не требуется специальной программы |
| Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® |
JPEG, JPG, JPE, JFIF, BMP, GIF, DIB, PNG, TIF и TIFF |
| Просмотр содержимого памяти |
Выбор навигации в виде миниатюрного представления и просмотра изображений |
| Общие характеристики |
|
| Рабочая температура |
от -10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения |
от -20 °C до +50 °C без аккумулятора |
| Относительная влажность |
от 10 % до 95 % (без конденсации) |
| Дисплей |
Цветной ЖК-дисплей VGA (640 x 480) ландшафтной ориентации размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости) |
| Органы управления и настройки |
Температурная шкала (°C/°F), выбираемая пользователем |
| Выбор языка |
| Установка даты/времени |
| Выбор коэффициента излучения |
| Компенсация температуры фона |
| Коррекция пропускания |
| Индикация горячих или холодных точек, а также центральной точки на изображении по выбору пользователя (другие пользовательские метки и формы в ПО SmartView®) |
| Цветовая сигнализация по точке росы (низкотемпературная) |
| Выбираемая пользователем подсветка: "Полная яркость" или "Авто |
| Возможность настройки информационного дисплея |
| Программное обеспечение |
ПО SmartView® для полного анализа данных и составления отчетов входит в комплект поставки |
| Батареи |
Две литиево-ионные быстросменные батареи с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Время работы батареи |
Время безостановочной работы одного комплекта батарей составляет более 4 часов (при 50% яркости ЖК-дисплея) |
| Время зарядки аккумуляторов |
Полная зарядка - 2,5 часа |
| Зарядка аккумуляторов выполняется от сети переменного тока |
Двухсекционное зарядное устройство для батарей (от 110 до 220 В перем. тока, 50/60 Гц) (входит в комплект поставки), или зарядка батарей непосредственно в тепловизоре. В комплект входит набор сетевых переходников. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В). |
| Питание от сети |
Прибор может получать питание от сети через сетевой адаптер (от 110 до 220 В перем. тока, 50/60 Гц), который входит в комплект поставки. В комплект входит набор сетевых переходников. |
| Функции энергосбережения |
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
| Стандарты безопасности |
CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
| Электромагнитная совместимость |
Отвечает всем требованиям EN61326-1:2006 |
| Маркировка "C Tick" |
IEC/EN 61326-1 |
| US FCC |
CFR 47, часть 15, класс В |
| Вибрация |
0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6 |
| Ударопрочность: |
25 G, IEC 68-2-29 |
| Тест на падение |
2 м (6,5 фута) со стандартным объективом |
| Размеры (В x Ш x Д) |
27,7 x 12,2 x 17,0 см (10,9 x 4,8 x 6,7 дюйма) |
| Масса (с батареей) |
1,05 кг (2,3 фунта) |
| Класс защиты корпуса |
Класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
| Гарантия |
Два года (стандартная) |
| Рекомендуемый интервал калибровки |
Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки |
Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский |
